Contactpersoon: Cui Hao
Tel: 13395378282
Adres: Jining Economic Development Zone, provincie Shandong.
URL:www.sdsgzn.com
catalogus
1. Bedrijfscitaten2
2. Prestaties van de apparatuur en technische parameters6
1. Technische parameters van de productielijn voor staalstaaftruss 6
1.1 Overzicht van de uitrusting 6
1.2 Vervaardigingscompositie van staalstaafverbindingen op productielijn 6
1.3 Technische parameters van de apparatuur: 7
1.4 Kenmerken van de uitrusting 8
1.5 Configuratie van de apparatuur en originele merknaam 10
2- Koelwatermachine 11
2.1 Technische specificaties van luchtgekoelde koelboxen: 11
3. luchtcompressor 12
1. Technische parameters van de schroefluchtcompressor 13
1. Bedrijfscitatie
Intelligente CNC-schermlassenproductielijn
| SGHJ-intelligente productielijst voor CNC-scharnierlassen | ||||||
| Citaten: Shandong Time Machinery Technology Co., Ltd. | ||||||
| bestelnummer | naam van het apparaat | type eenheid | Eenheid | hoeveelheid | eenheidsprijs (RMB) | geldbedrag (RMB) |
| 1 | Productielijn voor het lassen van staalstaaftrasse | SGHJpm-100 | afkorting van Taizhou | 1 | ||
| 2 | Schroefluchtcompressor | Kaishan, BK22kw | afkorting van Taizhou | 1 | ||
| 3 | koelwatermachine | RX-05A | afkorting van Taizhou | 1 | ||
| 4 | stalen staafspeldmachine | 25kva | afkorting van Taizhou | 1 | ||
| bedraagt: | Totale uitrusting ¥: RMB-kapitaal: | |||||
| Opmerking: Deze prijs is inclusief belasting (13% BTW), inclusief vracht-, ingebruikname- en installatievergoeding, en opleidingskosten. | ||||||
| Het bedrijf richt zich op het onderzoek en de ontwikkeling en de productie van de productielijn voor het lassen van stalen tralies, heeft een professioneel en efficiënt technologisch onderzoek en ontwikkelingsteam,het bedrijf hecht veel belang aan technologische innovatie, zich aan de weg van onafhankelijke innovatie houden, de productstructuur voortdurend aanpassen aan de vraag van de markt en langdurige partnerschappen hebben gesloten met een aantal bekende ondernemingen. | ||||||
Bedrijfsnaam: Shandong Time Machinery Technology Co., Ltd.
Fiscaal identificatienummer: 91370811MA3EP7HT68
Bedrijfsrekeningnummer: 815010601421010400
Bank: Onderafdeling Xicheng, Bank van de stad Jining
Adres: ten oosten van Jiafeng Road, ten noorden van Ruixiang Road, Jining Economic Development Zone, provincie Shandong (in het ziekenhuis van Shandong Taifeng Engineering Group Co., Ltd.)
2. Prestaties van de apparatuur en technische parameters
1. Technische parameters van de productielijn voor staalstaaftruss

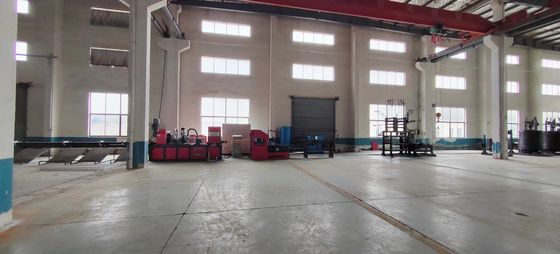

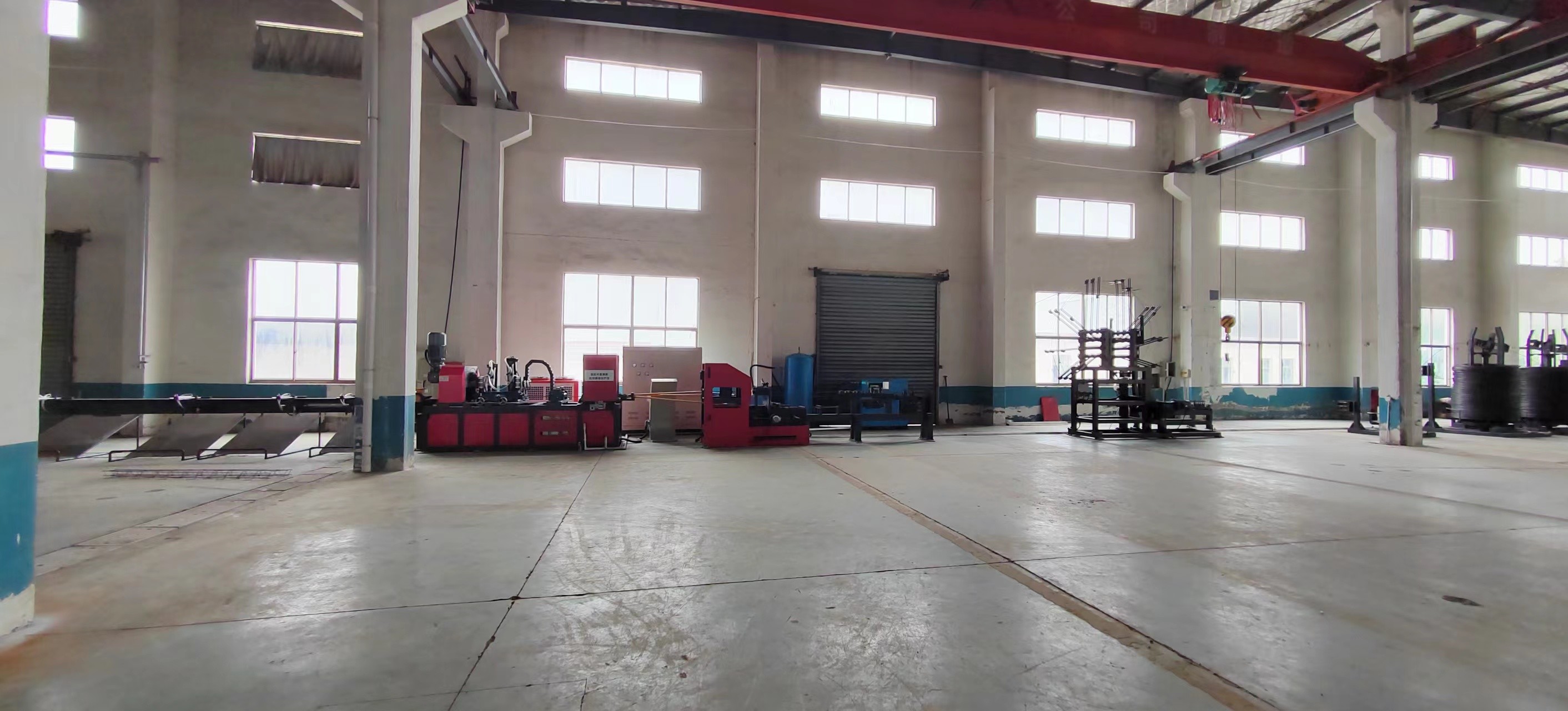

1.1 Overzicht van de uitrusting

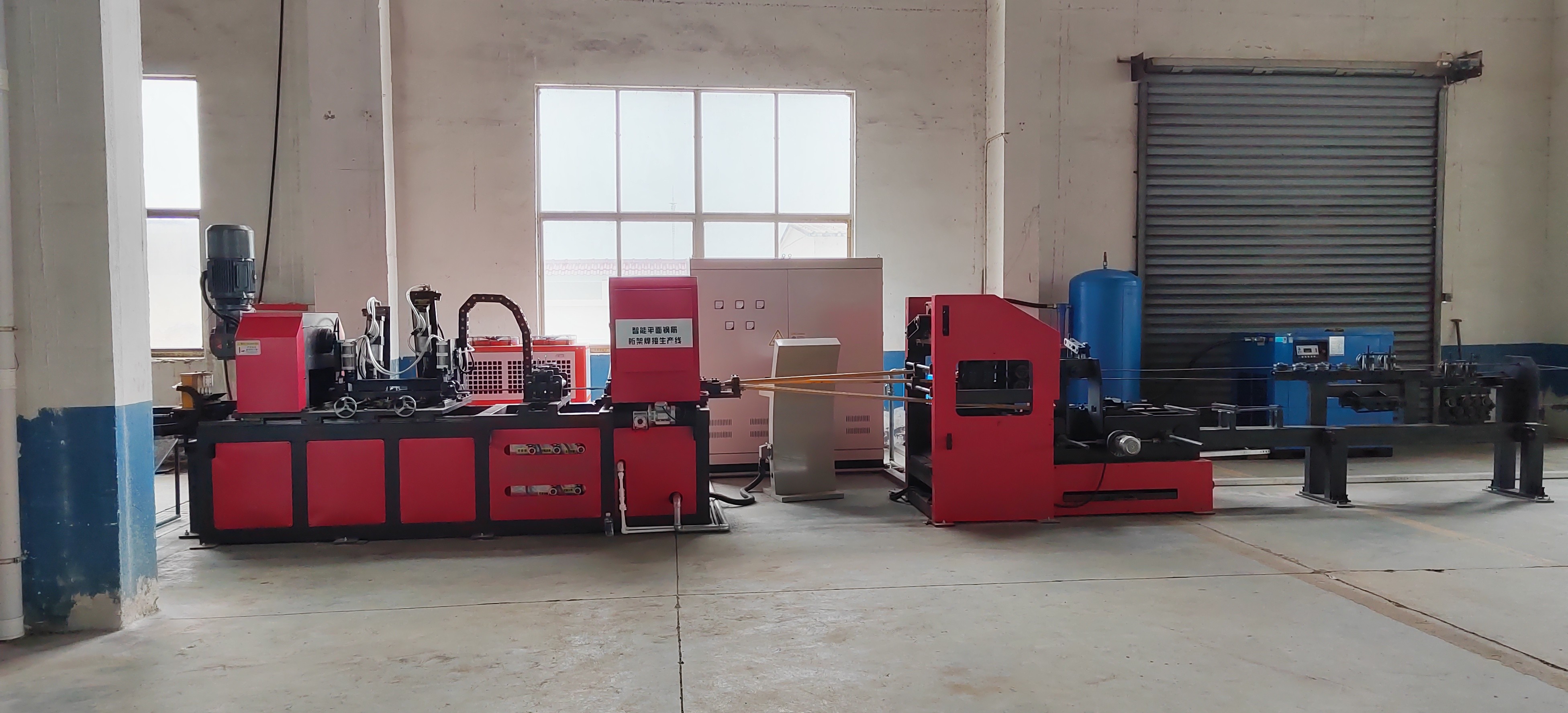

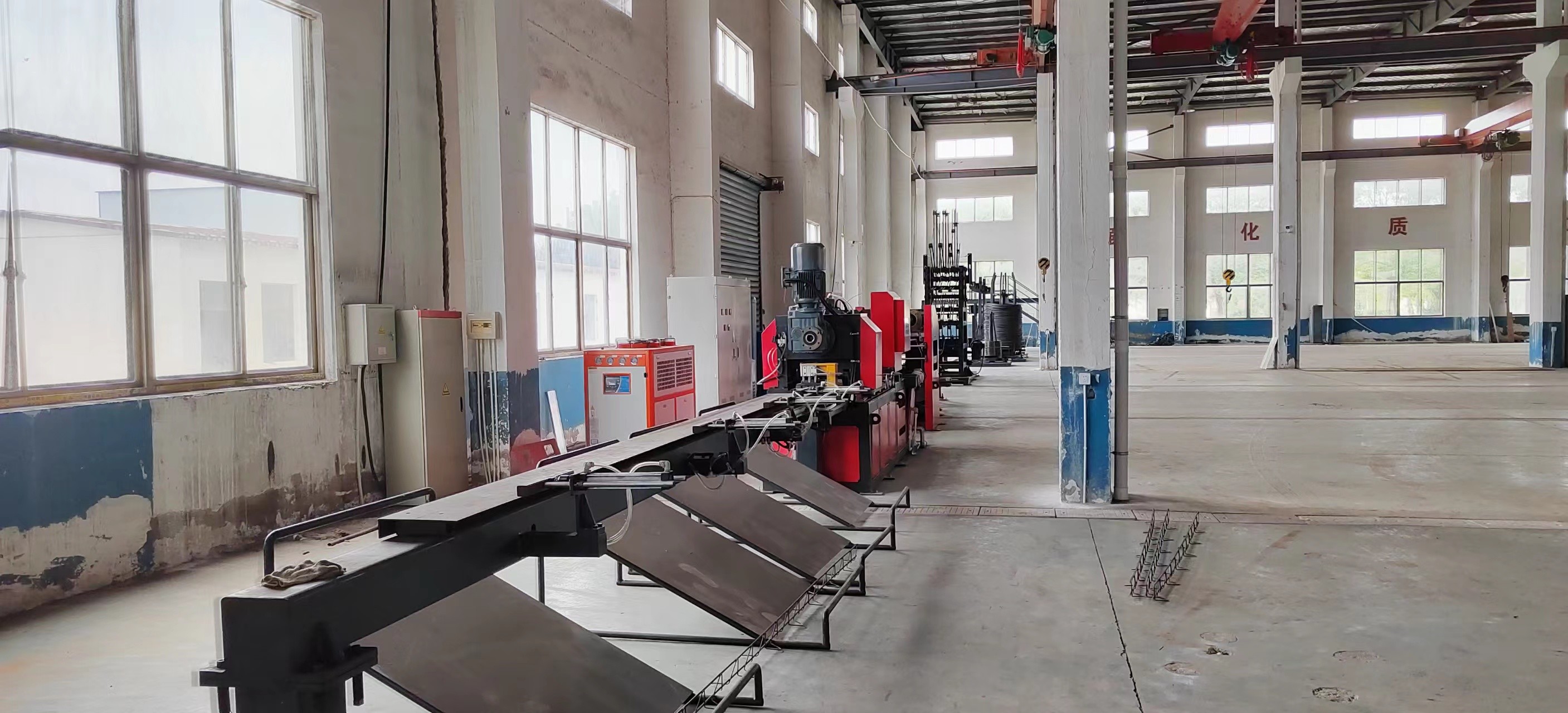

Versterking truss productielijn is een set van stalen spoel, versterking rechttrekken, zijbalk buigen, lassen vormen, automatisch snijden,voltooide aggregaat in de integratie van een volledig geautomatiseerde productielijn, kan vlakke stalen traceringsvloeren met stalen traceringsvloeren produceren, kan ook geprefabriceerde gebouwen uit stalen traceringsvloeren produceren, die veel worden gebruikt in de bouw van gebouwen (van traceringsvloeren),bouw van thermische isolatiewandplaten en andere gebieden.
1.2 Compositie van de apparatuur van de productielijn voor staalstaaftruss:
| bestelnummer | Onderdelen van apparatuur | hoeveelheid | technische eigenschap |
| 1 | staalstaafframe | Eén is klaar. | Verticale leglijnen |
| 2 | Rechtstreeks voedingsmechanisme | Eén is klaar. | Met behulp van meerdere ronden van het rechtzetten, het rechtzetten effect is goed, niet de stalen ribben beschadigen, vertraging motor aandrijflijn. |
| 3 | Opbergbureau | Eén is klaar. | De nieuwe open opslagstand en bufferopslag worden toegepast om de continue productie te vergemakkelijken en de ophoping van versterking doeltreffend te voorkomen. |
| 4 | Mechanisme voor het rechtzetten van de terminal | Eén is klaar. |
Voor het lassen en vormen worden de hoofdversterking en de buikstaafversterking tweemaal gestreken.en de vijf-walsen-gerichtingsmethode wordt toegepast om de stijfheid van het afgewerkte traceringsmateriaal te garanderen
|
| 5 | Mechanisme voor het buigen van de buikstaaf | Eén is klaar. |
1, swingbuiging, staalbuiging aangedreven door een servo kracht, goede synchroniciteit, hoge stabiliteit, 2, draadmechanisme aangedreven door een andere servomotor, betere synchronisatie met hogere nauwkeurigheid,met een buigmechanisme, twee servomotoren perfect passen, kan niet stoppen met het veranderen van de functie van de traliewerk, de productie efficiëntie aanzienlijk te verbeteren.
|
| 6 | Verwarmingshost | Eén is klaar. |
Op en neer elk punt lassen, in totaal 2 transformatoren, lassen transformator totaal vermogen verminderd met meer dan 60 procent
|
| 7 | Snijmechanisme | Eén is klaar. |
De "schaar"-schermwerking kan de lasproblemen die door scheer en proces worden veroorzaakt, effectief oplossen en de zijdelingse afwijking en vervorming van het eindproduct van de scharnier in het scheerproces vermijden.De aanpassing van de scheerpositie wordt geregeld door de servomotor en de buig- en draadservomotor om willekeurige scheer van de lengte van de tralie van hetzelfde type te bereiken.
|
| 8 | Mechanisme voor het verzamelen van materiaal | Eén is klaar. | Automatische hervulling |
| 9 | Elektrisch besturingssysteem | Eén is klaar. | |
| 10 | besturingssysteem | Eén is klaar. |
De knoppen en andere onderdelen zijn van hoge kwaliteit Gemakkelijke bediening en aanpassing van de apparatuur Snelheid, lasparameters en andere gemakkelijk te bedienen parameters Systeem voor de aanstelling van tralies
|
| 11 | Instructies, willekeurige onderdelen en gereedschappen | Eén is klaar. | standaard lay-out |
1.3 Technische parameters van de apparatuur:
| project | Eenheid | gegevens | Opmerkingen |
| Opstelling van het draagvlak | kg | 2500 | De hoogte van de touwbalken mag niet groter zijn dan 2 meter en de hoogte van de zijbalken mag niet groter zijn dan 1,3 meter. |
| Aantal leglijnen | individueel | 3 | |
| Rechte snelheid | m/min | ≤ 30 | Moet worden afgestemd op de lasinstelling |
| Lassen van transformatorvermogen | Qua | 160×2 | Frequentieomrekeningsregeling, vermindering van reactieverlies, intermitterend werk |
| Vermogen van de draadtransfermotor | Kw | 5.5×3 | intermitterende dienst |
| Vermogen van de motor voor het vormen van de zijbalk | kw | 3 | Cylinder + servomotor |
| Vermogen van de mechanische scheermotor | Kw | 11x1 | intermitterende dienst |
| S neerwaartse buigingsafstand | mm | 200 | 250 en hoger, zonder onderhoekstrassehoogte |
| S peesbreedte | mm | 70 tot en met 270 | Breedte verstelbaar |
| S-balk boog buigdiameter (binnendiameter) | mm | 10 | Vervanging |
| Breedte van het traceringsmateriaal (hoofdversterking) | mm | 70 tot en met 270 | Hoog verstelbaar |
| Hoofdpeesdiameter | mm | Φ8-12 | Φ 8- Φ 12 plaat schroefversterking |
| S peesdiameter | mm | Φ4-Φ8 | |
| Productie truss lengte | m | 0.4-6 | Alle lengtes kunnen naar behoefte worden aangepast |
| Versnellingssnelheid van de tralies (plaat) | m/min | 6-12 | Stabiele productiesnelheid van 6-12 m / min |
| Richting van ontlading van de apparatuur | Bepalen van de inkomende en loslatende richting volgens de werkelijke plaatsplanning | ||
| Gasdruk | MPa | ≥ 0.7 | Het gas moet een schone gasbron zijn die wordt gefilterd en gedroogd. |
| gasverbruik | m3/min | Drie vierde.5 | |
| Productielijnlengte (lengte * breedte * hoogte) | mm | De lengte van 45000 * 3000 * 3500 kan naar behoren worden ingesteld | |
| gewicht van de apparatuur | T | 18 (exclusief accessoires en externe elektrische bedieningsbak) | |
| Opmerking: Standaardapparatuur, met inbegrip van voetbuigmechanisme, industriële woningen zonder voetbuigmechanisme, uitleg. | |||
1.4 Kenmerken van de uitrusting
1, stalen lijnframe
Er zijn drie sets van schijf staal staaf uit te leggen frame, met behulp van de roterende uit te leggen modus, de maximale draagkracht van 2 ton.
Elke setrack is voorzien van een afzonderlijke pneumatische reminrichting.
Elk set uitlegframe heeft een set van onafhankelijke pre-geregeld mechanisme om de staaloppervlakte oxide schil te verwijderen.
2- Pas het draadleveringsmechanisme aan.
Met behulp van meerdere ronden van het rechtzetten, het rechtzetten effect is goed, niet de stalen ribben beschadigen, dubbele vertraging motor draad.
Elk draadvoedermechanisme kan afzonderlijk worden bestuurd.
3,Stoormechanisme voor staal
Neem een nieuw open opslagrak, buffer opslagmodus, vergemakkelijken continue productie, effectief voorkomen van versterking.
4. Het rechtlijningsmechanisme van de terminal
Voor het lassen en vormen worden de hoofdversterking en de buikstaafversterking tweemaal gestreken.en de vijf-walsen-gerichtingsmethode wordt toegepast om de stijfheid van het afgewerkte traceringsmateriaal te garanderen.
Dit mechanisme speelt een sleutelrol bij de aanpassing van de stijfheid van het traceringsproduct.
5, mechanisme en draad voor het drukken van de buikstaaf
Bar swing buiging, stalen buiging door een servo kracht om stroom te leveren, goede synchronisatie, hoge stabiliteit.
Het buigen van de stang blijft doorgaan (het buigmechanisme is een cirkelvormige beweging en schommelt omhoog en omlaag, zonder vertraging), de vormsnelheid is snel.
Stalen balkgietvormen zijn cilindrisch gevormd, zonder schrammen op het oppervlak van de balken.
Het draadvoermechanisme wordt aangedreven door een servomotor, die een betere synchronisatie en hogere nauwkeurigheid heeft.De perfecte coördinatie van twee servomotoren kan de functie van het veranderen van de tracering toonhoogte zonder stop realiseren, wat de productie-efficiëntie aanzienlijk verbetert.
6. Laswerkstuk
Op en neer elk punt van het lassen, in totaal 2 transformatoren.
De twee groepen hebben in totaal 4 drukpers met een goede synchronisatie.
De lascilinder heeft een kleine slag, grote sterkte, snelle lassnelheid en hoge kwaliteit.
Met behulp van pneumatische klemweg, lascilinder met behulp van hoogwaardige merk.
De laselektrode is gemaakt van koper van chroom en zirconiumlegering
Een vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting.
De tweepuntsweerstandsplaatslassenmethode vermindert het geïnstalleerde vermogen met 60% ten opzichte van de vergelijkbare methoden en de lasparameters van elk soldeersluiting kunnen afzonderlijk worden ingesteld.
De elektrode met vier modus kan 4 keer worden hergebruikt en de gebruikskosten worden met 3 keer verlaagd.
7Snijmechanisme
De "schaar" -modus kan het lasprobleem dat wordt veroorzaakt door het snijproces effectief oplossen en de zijkant en vervorming van het trussproduct in het snijproces voorkomen.
Snelle scheersnelheid, het lassen vereist geen stopzetting.
Voor de hoge sterkte scheer bij de lasverbindingen van de hoofdstaaf en zijstaven wordt de nieuwste ontwikkelde nieuwe hoge sterkte aangenomen
Veerkracht vorm staal.
8. Stelsels voor het bedienen van elektrische apparaten
Met behulp van Hechuan besturingssysteem, hoge stabiliteit.
9. Besturingssysteem
De knoppen en andere onderdelen zijn van hoge kwaliteit.
Gemakkelijke bediening en aanpassing van de apparatuur.
Snelheid, lasparameters en andere gemakkelijk te bedienen.
1.5 Configuratie van de apparatuur en origineel merk
| naam | merk |
uitleggen Opmerkingen |
| Operatiescherm | Kunlun staat | Het is een slim internet van de dingen touchscreen met ARM CPU als kern en 800 MHz. Het product is ontworpen om een 10-inch TFT LCD-scherm met een resolutie van 1024 * 600 te gebruiken,met een diameter van niet meer dan 10 mm,, en een vooraf geïnstalleerde McsgPro configuratie software |
| PLC's | HeChuan | Hoge prestaties, compacte structuur, krachtige functie, hoge stabiliteit |
| servomotor | HeChuan | Hoge prestaties, betrouwbaarheid en kwaliteit |
| Lage spanningsregeling | Chint. | Binnenlandse bekende merken, stabiele kwaliteit, hoge betrouwbaarheid |
| Schakelmodus stroomvoorziening | Taiwan Ming wei | Bekend merk in Taiwan, meer dan 30 jaar ervaring in R & D en productie |
| verwarmingstransformator | Cheng tai | De Japanse lastechnologie gebruiken |
| pneumatisch onderdeel | Gast van de werf. | Taiwan bekend merk, goede kwaliteit, hoge betrouwbaarheid, hoge lading |
| elektromagnetische klep | Gast van de werf. | |
| met een gewicht van niet meer dan 10 kg | Dubbele kracht aangepaste cilinder | Snelle snelheid, voldoende vermogen en hoge stabiliteit |
| Schommelregelaar | Shanghai guolong | Stabiele productprestaties, betrouwbare kwaliteit, |
| reductie doos | Regenboog van Zhejiang | Stabiele en betrouwbare prestaties |
| lineaire geleidingsrails | Taiwanse zilver | Hoge belasting, hoge nauwkeurigheid, hoge snelheid, hoge precisie |
| Lagers | N sk | Importkwaliteit, stabiele kwaliteit, hoge betrouwbaarheid |
| Draad, kabel | Guangdong Yingke | Uitstekend materiaal, sterke isolatie, lage excentriciteit |
2Koelwatermachine.
Technische parameters en configuratie van luchtgekoelde koelinstallaties
|
model project |
RX-05A | instellen | |
| bron | 380V/3PH/50HZ | ||
|
koelvermogen |
K cal/h | 12900 | |
| kw | 15 | ||
| Voer het totale vermogen in | kw | 4.48 | |
| cryogeen | naam | R22 | Import van hoge kwaliteit koelmediums |
| controlemethode | capillaire | ||
|
compressie-motor |
type | Vortextype | Amerikaans valleiwiel |
| Vermogen (kw) | 3.75 | ||
| Aantal (PH) | 5 | ||
| ventilator | Vermogen (kw) | 0.18*2 | Laag geluid ventilator |
| Luchtvolume (m3/uur) | 7840 | ||
|
condensator |
type | luchtgekoelde warmtewisselaar van het type vinnen met een hoog rendement | luchtgekoelde warmtewisselaar van het type vinnen met een hoog rendement |
| Koelluchtvolume (m3/uur) | 5000 | ||
|
verdamper |
type | Type watervat (roestvrij staal) | Type watervat (roestvrij staal) |
| Vrieswaterstroom (m 3 / h) | 2.5 | ||
| Tankcapaciteit (L) | 60 | ||
| In- en uit de diameter van de waterleiding | 1 inch | ||
| waterpomp | Vermogen (kw) | 0.37 | A-bron (2 jaar garantie) |
| Leveringshoofd (m) | 20 | ||
| Stroomvermogen (m3 / h) | 6 | ||
|
bewaker |
Gezicht versie |
Compressoroververwarmingsbescherming, overstromingsbescherming, Hoog- en laagdrukbescherming, overtemperatuurbescherming, doorstroming Kwaliteitsbescherming, fasevolgorde/fase-tekortbescherming, uitlaatgasoververhitting, warmteafvoerwater voldoet niet aan het standaard automatische waarschuwingssysteem |
Bang Pu computerversie |
| Hoogspannings- en laagspanningstabel | Taiwan JAVE | ||
| filter | Amerika ALCO | ||
| fase-rotatie-relais |
Schneider van Frankrijk |
||
| contactor | |||
| hoofdschakelaar | |||
| Volledige beschrijving | gewicht (kg) | 174.5 | Houten verpakkingen |
| afmeting van de contour (mm) | 1310*630*1230 | ||
| oppervlaktevoorbereiding | Hoofdbord 2 mm, afdichtingsplaat 1,5 mm | Elektrostatisch sproeiplastic | |
3. luchtcompressor
Technische parameters van de luchtgekoelde schroefmachine BK 22-8 ZG
| De schroefgroep | 5:6 Ted rotor |
| compressie-modus | Continu, enkel niveau |
| Druk van de uitlaat van gecomprimeerde lucht | P2=0,8 MPa |
| afkoelmethode | gedwongen luchtkoeling |
| Temperatuur van de uitlaat van de gecomprimeerde lucht | Van 10 °C tot 15 °C hoger dan de omgevingstemperatuur |
| Hoeveelheid smeerolie | Ongeveer 8,6 liter |
| snelheid van de motor | N=2930r/min |
| vermogen | 22 kW |
| Ontladingspercentage | V=3,45 m3/min |
| werkgewicht | Ongeveer 390 kg |
| Bovengrens van de luchttemperatuur | 45°C |
| Ondergrens van de luchttemperatuur | 0°C |
| olieverbruik | Het uitlaatoliegehalte is minder dan 3 ppm |
| geluid |
74 dB (A) |
| Buitenafmeting (lengte, breedte en hoogte) (mm) | 1200 × 800 × 1120 |
