Shandong Time Machinery Technology Co., Ltd.
"PC Square Tube Reinforcement Truss Welding Production Line (SGHJ-IV) "
Juridisch vertegenwoordiger: Cui Hao
Telefoon: 13395378282
Adres: Economische Ontwikkelingszone, stad Jining, provincie Shandong.
Website: www.sdsgzn.com
Inhoud
I. Bedrijfscitaten 2
II.Inleiding tot het project voor een vloer met onmonterde bekisting 3
1.Projectoverzicht 3
2Inleiding tot het productieproces 5
3. Vierkantbuisversterkingsband (rechthoekige band) 6
III.Uitrustingprestaties en technische parameters7
1. Technische parameters van de productielijn 8 van versterkingsbakken
1.1 Overzicht van de vierkantbuisapparatuur 8
1.2 Samenstelling van de uitrusting van de productielijn voor versterkingsbakken 8
1.3 Technische parameters van de apparatuur: 9
1.4 Kenmerken van de uitrusting 10
1.5 Configuratie van de apparatuur en merken van de onderdelen 10
2 Koelwatermachine 11
2.1 Technische specificaties van met luchtgekoelde koelingseenheden van het doostype zijn als volgt: 12
2.2 Lijst met reserveonderdelen voor DeepChorie luchtgekoelde koelboxen: 13
3. Luchtcompressor 14
1. Technische parameters van luchtgekoelde schroefmachines 14
I. Bedrijfscontracten
Productielijn voor het lassen van intelligente CNC-truss
| SGHJ-IV Intelligente CNC-truss-lasproductielijn | |||||||||
| De producenten-exporteurs van de VRC waren in de steekproef opgenomen. | |||||||||
|
Reeks - Nee, dat is niet waar. |
Naam van de uitrusting | Model van de uitrusting | Eenheden |
Hoeveelheid |
Kostenprijs (RMB) |
Bedrag (RMB) |
|||
| 1 | Productielijn voor het lassen van ruite pijpleinen | SGHJ-IV | Eenheid | 1 | |||||
| 2 | Schroefluchtcompressor | KAIZEN BK serie 37kw | Eenheid | 1 | |||||
| 3 | Koelwatermachine | RX-10A | Eenheid | 1 | |||||
| 4 | Machine voor het lassen van stalen | 25kva | Eenheid | 1 | |||||
| Totaal | RMB: RMB in hoofdletters: | ||||||||
| Opmerking: Deze prijs is inclusief belasting, vracht, debugging- en installatievergoeding, opleidingskosten. | |||||||||
| Ons bedrijf richt zich op het onderzoek en de ontwikkeling en de productie van staal truss lassen productielijn, met gespecialiseerde en efficiënte technologie onderzoek en ontwikkeling team,het bedrijf hecht belang aan technologische innovatie, dringt aan op de weg van onafhankelijke innovatie, past de productstructuur voortdurend aan om aan de marktvraag te voldoen,en vestigt een langdurig samenwerkingsverband met een aantal bekende ondernemingen. | |||||||||
2Betalingswijze, betalingstermijn en eigendom van eigendomsrechten:
1.betaal binnen drie dagen na de ondertekening van het contract 30% van de totale contractprijs als borg;
2Betaling voor verzending: 60% van de totale contractprijs vóór verzending van de contractuele goederen;
3.Installatiebetaling: 5% van de totale contractprijs, te betalen binnen zeven dagen na de installatie van de apparatuur;
4.garantie: de resterende 5% als garantie; garantieperiode van 1 jaar, de garantieperiode wordt binnen drie dagen zonder rente betaald;
5Partij A behoudt het eigendom van de goederen voordat de betaling uit hoofde van dit contract volledig is verrekend; Partij B betaalt voor de uitrusting overeenkomstig de overeengekomen betalingswijze, anders:Partij A heeft het recht de dienst op te schorten.
▶ Inlichtingen over overmakingen
Bedrijfsnaam: Shandong Time Machinery Technology Co. Ltd.
Fiscaal identificatienummer: 91370811MA3EP7HT68
Rekeningnummer: 815010601421010400
Bank: Jining Bank Xicheng-onderafdeling
Adres: Jining Economic Development Zone, provincie Shandong, ten oosten van Jiafeng Road, ten noorden van Ruixiang Road (Shandong Taifeng Engineering Group Co., Ltd.) Tel: 13954713947
II. Inleiding tot het project van de niet-geassembleerde schakelwerk truss vloer
1. Overzicht van het project
De niet-geassembleerde vormwerk versterkte truss vloer maakt gebruik van een nieuw type groen bord.met geïmporteerde natuurlijke houtpulp als belangrijkste versterkende vezelsHet is vervaardigd door een speciaal vormwerk dat onder hoge druk en stoomzuurstof bij hoge temperatuur wordt geperst.die de kleefsterkte tussen het bord en het beton of mortel met meer dan 50% kan verbeteren in vergelijking met gewone platte platenHet oplost het probleem van loskoppeling dat wordt veroorzaakt door een slechte hechting tussen het bord en het beton of mortel en beperkt de vervorming van het bord.Daardoor wordt het probleem van scheuren van de afwerking veroorzaakt door plaatvervorming opgelost.

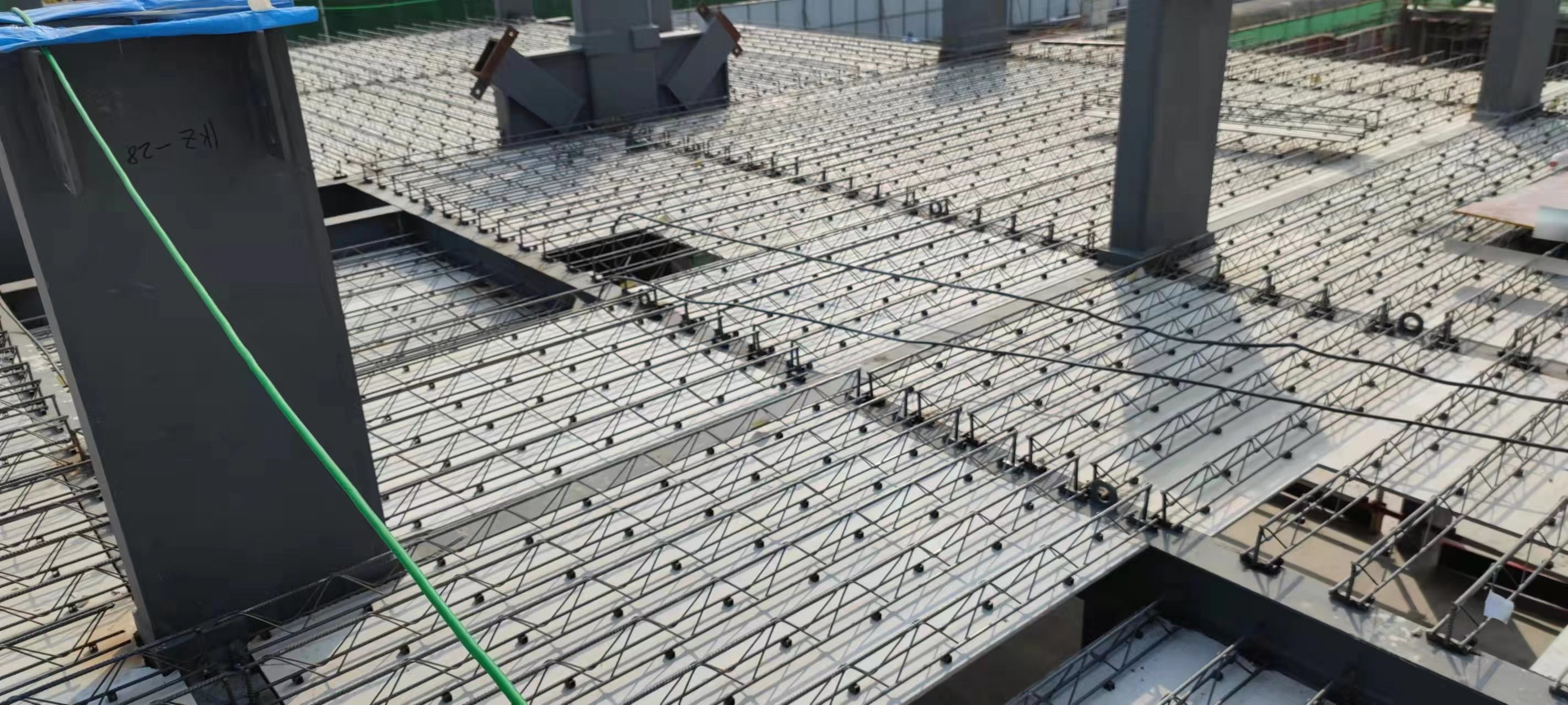

De nieuwe groene bodemplaat is bevestigd aan de versterkte traliewerk met behulp van speciale zelfkoppelende schroeven en de verbindingsbasis van de automatische schroefvergrendelingsmachine.Het realiseert mechanisatie en industriële productie, met eenvoudige bouwtechnologie, gemakkelijke constructie en transport, vlak oppervlak van de bodemplaat.Het kan volledig vervangen de gelamineerde planken en gegoten in plaats vloer frame momenteel beschikbaar op de markt, zonder demontage, gips, snelle installatie, vermindering van de bouwprocessen, verlaging van de transportkosten, bijna geen verlies, verzekering van de nethoogte binnen,en het verlagen van de bouwkosten, enz. Het lost de bekende problemen op bij het gebruik van gelamineerde platen in geprefabriceerde huizen en kan op grote schaal worden gebruikt in verschillende bouwprojecten zoals hotels, kantoorgebouwen,scholenHet is een van de nieuwe opties voor vloerconstructie in geprefabriceerde gebouwen.met een enorm marktpotentieel.

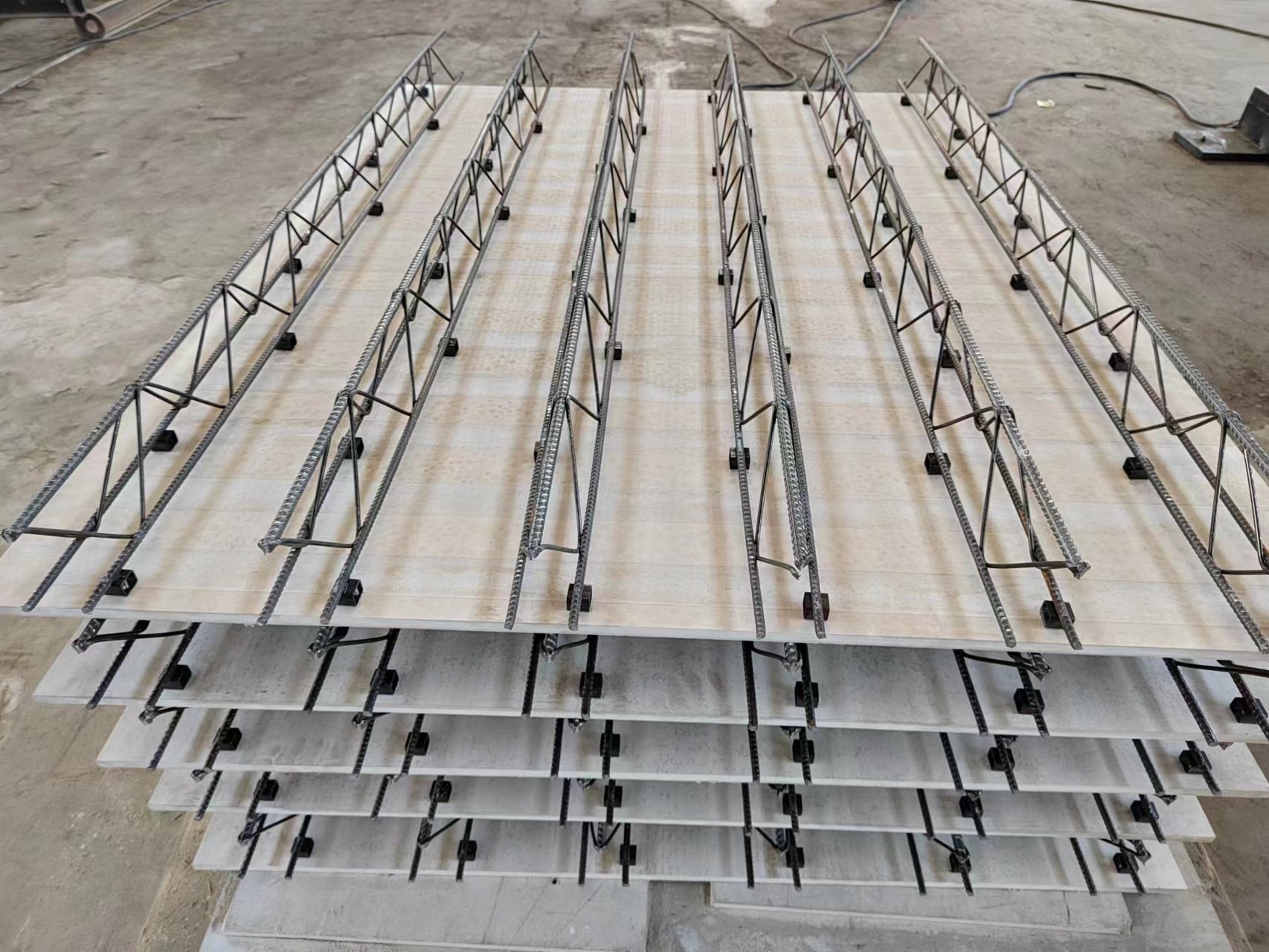

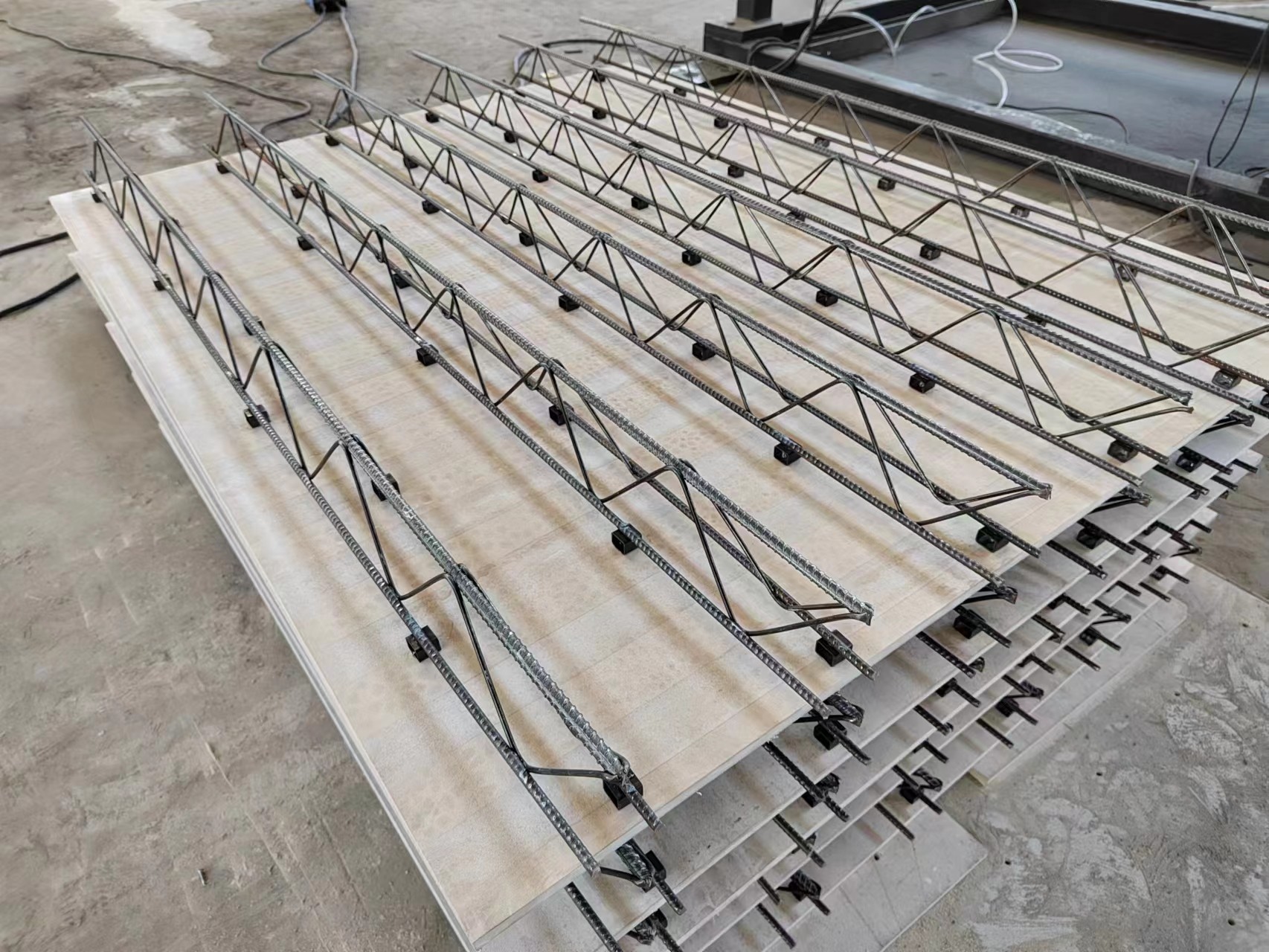

2. Het niet-geassembleerde frame truss vloer eindproduct (rechthoek)
III. Prestaties van de apparatuur en technische parameters
1.Technische parameters van de productielijn voor stalen balken
1.1 Overzicht van de uitrusting

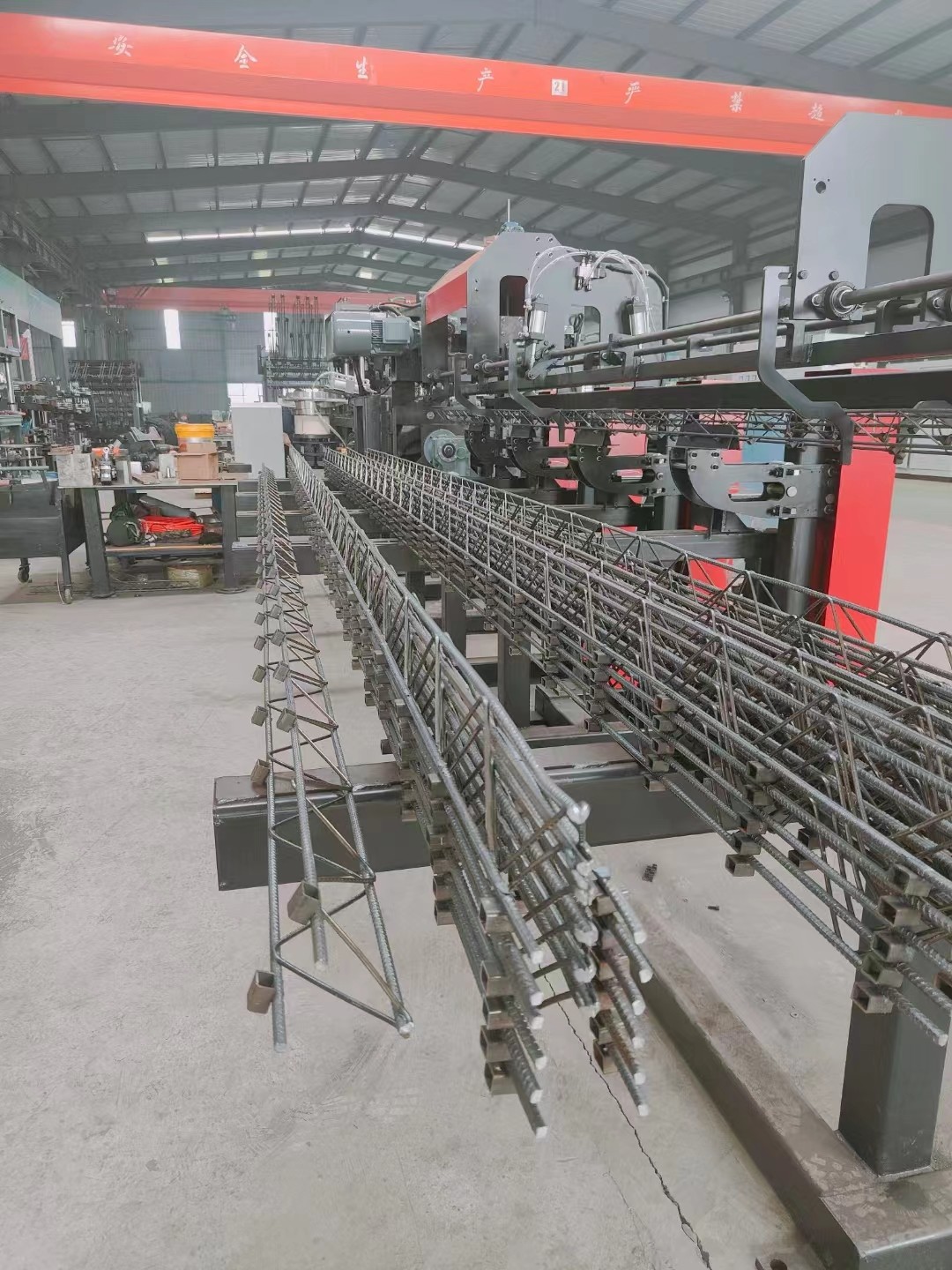

De productielijn voor ruwe tubbalken is een volledig geautomatiseerde productielijn die de lossing van de balken, het rechtzetten van de balken, het buigen van de zijbalken, het vormen van lassen, het automatisch snijden,en verzameling van het eindproduct, die niet-afbrekende gegoten armaturen, armaturen voor vloerbalken en PC-armaturen voor geassembleerde gebouwen kan produceren,die veel worden gebruikt op het gebied van de bouw van gebouwen (voorgeplaatste vloerbalken) en de bouw van hogesnelheids-spoorwegen (dubbelblok-sleeper).
met een diameter van niet meer dan 50 mm
| - Nee, dat is niet waar. | Equipmentcomponenten | Hoeveelheid | Technische kenmerken |
| 1 | Vibratieplaat-collector voor vierkantbuisconnectoren | Twee sets | Vibratorvoeding, transportband, stocker |
| 2 | Hoog snelheidslassen | Twee sets | met een vermogen van meer dan 1 kVA |
| 3 | Pneumatische voedingsonderdelen | Twee sets | voor het automatisch laden van verbindingsdelen |
| 4 | Schommelvormen en schommelvoorraden | Eén set | met een breedte van niet meer dan 15 mm |
| 5 | Verwarmingskoelsysteem | Eén set | Koeling voor het lassen van verbindende delen |
| 6 | Aanpassing van bewegende onderdelen | Eén set | voor het regelen van de laspositie van de verbindingsonderdelen |
1.2 Apparatuur Samenstelling van de productielijn voor tralies van balken:
| - Nee, dat is niet waar. | Equipmentcomponenten | Hoeveelheid | Technische kenmerken |
| 1 | Draad voor het leggen van spoelbundels | Eén set | Verticale draadleggingsrack, met een rem |
| 2 | Regeld- en voedingsmechanisme | Eén set | Het systeem heeft een uitstekend rechtstellende werking zonder schade aan de ribben van de versterkte staven. |
| 3 | Materiaalopslagmechanisme | Eén set | Uitgerust met een nieuw type open opslagrek dat gebruikmaakt van dempingsopslag, waardoor continue productie mogelijk is en de accumulatie van wapentuig effectief wordt voorkomen. |
| 4 | Mechanisme voor het rechtzetten van de terminal | Eén set | De tweede fase van het eindgericht maken vindt plaats op de hoofdversterking en op de diagonale elementen vóór het lassen en vormen met behulp van een vijfrolgerichtingsmethode.het garanderen van de rechtheid van de trussproducten. |
| 5 | Mechanisme voor het buigen van diagonale ledematen | Eén set |
1) De buiging van de slingerstang wordt aangedreven door een servomotor, die een goede synchronisatie en hoge stabiliteit garandeert. 2) Het draadvoedermechanisme wordt aangedreven door een andere servomotor, die een betere synchronisatie en een hogere nauwkeurigheid biedt.De perfecte samenwerking van de twee servomotoren maakt het mogelijk om de tracering te veranderen zonder de machine te stoppen., waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.
|
| 6 | Hoofdstuk van het laswerk | Eén set | Er worden twee spotlassen gebruikt, waarbij in totaal 2 transformatoren worden gebruikt, waardoor het totale energieverbruik van de lastransformatoren met meer dan 60 procent wordt verminderd. |
| 7 | Buigmechanisme | Eén set | Met behulp van servo-mechanische buiging, snellere snelheid, minder lawaai, hogere stabiliteit. |
| 7 | Snijmechanisme | Eén set | Gebruikt een "schaar-type" snijmodus om effectief het probleem van open lassen veroorzaakt door het snijproces op te lossen..De aanpassing van de snijpositie wordt door een servomotor geregeld, waardoor tralies van elke lengte kunnen worden gesneden zonder de machine te stoppen. |
| 8 | Geaggregeerd inzamelmechanisme | Eén set | Automatisch stapelen |
| 9 | Elektrisch besturingssysteem | Eén set | |
| 10 | Besturingssysteem | Eén set |
De bedieningsknoppen en andere onderdelen zijn van hoge kwaliteit Gemakkelijke bediening en aanpassing van de apparatuur Gemakkelijke werking van snelheid, lasparameters, enz. Reserveringssysteem voor tralies
|
| 11 | Gebruiksaanwijzing, onderdelen en gereedschappen | Eén set |
Standaardconfiguratie
|
1.3 Technische parameters van de apparatuur:
| Schommelarm | Eenheden | Hoeveelheid | Notitie |
| Laadvermogen van draadleggingsrek | kg | 2000 | De hoogte van het bovenste akkoord mag niet hoger zijn dan 2 meter, en de hoogte van het zijdelingse akkoord mag niet hoger zijn dan 1,3 meter. |
| Aantal rekken voor het leggen van draad | Eenheid | 5 | |
| Vermogen van zijstaalvormende motor | kW | 7.5 | |
| Vermogen van de lastransformer | kW | 160x3 | Intermitterende werking met aan de achterzijde toegevoegde transformator voor het lassen van vierkante buizen |
| Snijmotorvermogen | kW | 11+11 | Adopteren zelf ontwikkelde opheffing schaar intermitterende werking |
| Verzamel- en hefmotor | kW | 2.2 | Intermitterende werking |
| Lateraal akkoord buighoogte | mm | 200 | |
| Akkoordhoogte | mm | 70 tot en met 270 | Hoogte van 250 en hoger zonder onderhoekcord |
| Akkoordbreedte | mm | 70 tot 90 | Grote breedte |
| Diameter van bovenste en onderste akkoordbalken | mm | 6-12 | |
| Diameter van de zijstrengen | mm | 4 tot 7 | |
| Lengte van het akkoord | m | 2 tot 14 |
Automatisch verstelbare toonhoogte
|
| Rechtheid van het akkoord | mm/m | ± 5 | |
| Hoogtefout van het akkoord | mm | ±2 | |
| Lengtefout van het akkoord | mm/m | ± 5 |
Maximale fout van niet meer dan ±15 mm
|
| Hoogte van de blootgestelde bovenste en onderste akkoordbalken | mm | ≤ 5 | |
| Versnelling van de productielijn | m | 6 tot 8 |
De werkelijke stabiele productiesnelheid wordt bepaald door de specificaties van het akkoord. De snelheid zal worden beïnvloed als de vierkante buisverbindingen in het productieproces worden toegevoegd. |
| Luchtdruk | MPa | ≥ 0.7 | Het gebruikte gas moet schoon, gefilterd en gedroogd zijn. |
| Luchtverbruik | m3/min | Drie vierde.5 | |
| Lengte van de productielijn (lengte * breedte * hoogte) | mm | De lengte van de productielijn kan naar behoren worden aangepast tot 45000*3000*3500. | |
| Totale productie | T | ≤ 18 | |
| Opmerking: de standaardconfiguratie omvat een mechanisme voor het buigen van de onderste hoek. | |||
1.4.1 Kenmerken van de uitrusting
1. Rubberen opleggingsframe
Er zijn vijf sets van staven voor het uitbetalen van staven, met behulp van een roterende uitbetalingsmethode, met een maximale lading van 2 ton.
Elk uitbetalingsstation is uitgerust met een onafhankelijk luchtremapparaat.
Elk uitbetalingsstandaard is voorzien van een onafhankelijk voorgeregeld mechanisme om de oxideschaal op het oppervlak van de stalen staven te verwijderen.
2Het rechtlijnings- en voedingsmechanisme
l Het gebruik maakt van een meerwielgeregeldheid met een goed geregeldheidseffect, zonder de ribben van de stalen staven te beschadigen.
l Elk voedingsmechanisme kan onafhankelijk worden bediend.
3. Staalstaaf opslagmechanisme
l Het heeft een nieuw type open opslagrek voor buffering en opslag, dat handig is voor continue productie en effectief voorkomt dat staalstaven verwarren.
4Mechanisme voor het rechtzetten van de terminal
l Het rechtzetten van de tweede rand wordt uitgevoerd op de hoofdstaaf en de webstaven vóór het lassen en vormen.
l Dit mechanisme speelt een belangrijke rol bij de aanpassing van de rechte vorm van de trussproducten.
5. Web Bar druk- en voedingsmechanisme
l Bij het buigen van de stalen staven wordt gebruikgemaakt van een schommelarm, aangedreven door een servomotor, met een goede synchronisatie en hoge stabiliteit.
l Het buigen van staalstaven is continu (het buigmechanisme werkt zonder vertraging in een cirkelvormige en op- en neerschommelende beweging) met een snelle vormingssnelheid.
l De stalen staafvormende malen hebben cilindrische oppervlakken om krabben op het oppervlak van de stalen staven te voorkomen.
6. Laswerk
Twee spotlassen, één boven en één beneden, met in totaal twee transformatoren.
Vier rollers met een goede synchronisatie.
l De lascilinders hebben een kleine slagkracht, een grote kracht, een snelle lassnelheid en een hoge kwaliteit.
l De lascilinders zijn van hoge kwaliteit en met luchtklem.
l De laselektroden zijn gemaakt van koper in een legering van chroom en zirconium.
l Uitgerust met een plaatsingsmechanisme om de vorm en grootte van de las te waarborgen.
l Met de tweepuntsweerstandsplaatslassenmethode wordt het installatievermogen met 60% verlaagd ten opzichte van vergelijkbare installaties en kunnen de lasparameters van elk laspunt onafhankelijk worden ingesteld.
l De vierdelige elektrode kop kan vier keer worden hergebruikt, waardoor de kosten met drie keer worden verlaagd.
7.Verdraaiingsmechanisme voor vierkante buizen
De vibratieplaat wordt gebruikt als laadmechanisme en de laadsnelheid is stabiel en efficiënt.en het lassen wordt afgerond door weerstandslassen.
8.Snijdmechanisme
l De snijstand "schaartype" wordt toegepast om het probleem van open las dat door het snijproces wordt veroorzaakt, effectief op te lossen en vervorming en vervorming van de tralie tijdens het snijden te voorkomen.
Snelle snij snelheid, geen noodzaak om het lassen te stoppen.
l Voor het snijden met hoge sterkte van de hoofd- en zijversterkingsweldingen wordt gebruikgemaakt van het nieuwste ontwikkelde hoogsterke en stevige stalenvorm uit China.
8. Automatisch verzamel- en stapelmechanisme
l Het automatische inzamelmechanisme maakt het mogelijk om de produktie zonder onderbreking te laten doorgaan, waardoor de efficiëntie wordt verbeterd.
Het kan tralies van verschillende groottes, lang en kort, verzamelen.
De automatische verzameling, stapelen en verzending van tralies zijn volledig geautomatiseerd.
l Het geautomatiseerde verzamel- en stapelapparaat vermindert het aantal bedieners met 2.
10Elektrisch besturingssysteem
Het neemt het besturingssysteem van Hechuan met hoge stabiliteit over.
11. Besturingssysteem
l De knoppen en andere onderdelen zijn van hoge kwaliteit.
De apparatuur is eenvoudig te bedienen en aan te passen.
l Bewerkingen zoals snelheid, lasparameters, enz. zijn handig.
1.5 Configuratie van de apparatuur en merken van de onderdelen
| Naam | Brandnaam |
Uitleg Opmerkingen |
| Bedieningsscherm | Kunlun Tongtai | Het is een intelligent IoT touchscreen met ARM CPU als kern en 800MHz hoofdfrequentie.en ook vooraf geïnstalleerd met McsgPro configuratie software. |
| PLC's | Hechuan | Hoge prestaties, compacte structuur, krachtige functies en hoge stabiliteit. |
| Servomotor | Hechuan | Hoge prestaties, hoge betrouwbaarheid en hoge kwaliteit. |
| Regeling van lage spanning | CHNT | Chinese bekende merk, stabiele kwaliteit, hoge betrouwbaarheid. |
| Schakelen van stroomvoorziening | Taiwan Mingwei | Taiwan bekend merk met meer dan 30 jaar onderzoek en productie ervaring. |
| Lastransformer | Chengtai | Met behulp van Japanse lastechnologie. |
| Luchtcomponenten | Yadeke |
Taiwan bekend merk, goede kwaliteit, hoge betrouwbaarheid, hoge laadcapaciteit.
|
| Solenoïde klep | Yadeke | |
| Lascilinder | Shuangbeili aangepaste cilinder | Snelle snelheid, voldoende vermogen en hoge stabiliteit. |
| Verweldingscontroleur | Shanghai Guolong | Stabiel product en betrouwbare kwaliteit. |
| Verminderaar | Zhejiang Tianhong | Stabiel en betrouwbaar. |
| Lineaire geleidingsrails | Taiwan Shangyin | Hoog draagvermogen, hoge precisie, hoge snelheid en hoge nauwkeurigheid. |
| Lagers | Nsk. | Geïmporteerde kwaliteit, stabiele kwaliteit en hoge betrouwbaarheid. |
| Elektrische draad, kabel | Guangdong Yingke | Uitstekend materiaal, sterke isolatie, lage excentriciteit. |
De technische specificatieparameters van luchtgekoelde waterkoeleenheden van het doostype worden in de onderstaande tabel weergegeven:
| Artikel 1 | Aircooled serieproducten | |
| RX-10 | ||
| Stroomvoorziening | 10P-50Hz-380V | |
| Koelwaterstroom m3/h | 6.0 | |
| Totaal vermogenskonsumptie kW | 10.5 | |
|
Koeling Capaciteit
|
kW | 36 |
| kCal/uur | 30960 | |
| Type | Volledig ingesloten type rol | |
| Startmethode | Directe start | |
| Condensatie-eenheid | Type | Hoog efficiënte paarse koperen aluminiumfolie met vinnen + lage geluidsafdrijver |
| Koelluchtvolume m3/h | 12000 | |
| Aantal eenheden | 1 | |
| Koelmiddel | Type | R22 |
| Ingebouwde waterpomp kW | 1.5 | |
|
Verdamper
|
Aantal eenheden | High-efficiency water tank spoel type |
| Type | 1 | |
| Pijpdiameter | DN40 | |
| Veiligheidsbeschermingsinrichtingen | Hoog- en laagspanningsbescherming, anti-ijsbescherming (dubbel), veiligheidsklep, overbelastingbescherming, onderfase, omgekeerde fase, onderspanning, overspanning, waterstroombescherming, enz. | |
| Veiligheidsbeschermingsinrichting | Lange | 1610 |
| Breedte | 735 | |
| Hoogte | 1390 | |
| Algemene dimensie | kg | 326 |
. KAIZEN BK serie 37KW schroefcompressor Ondersteunende parameters
. BK serie nieuwe schroefcompressor gehumaniseerde mens-machine interface display en besturingssysteem.
Eenvoudige en handige bediening.
De operationele status kan in één oogopslag worden gezien.
De BK-serie schroefcompressor kan 24 uur zonder toezicht voor u werken.
Onderhoud of reparatie wordt gevraagd in het Chinees als er afwijkingen optreden.
. Met reserve-uitvoer interface, kan het ketenbesturing en remote diagnostic control van meerdere eenheden te realiseren.
Nieuwe schroefcompressor van de serie BK met ingebouwd olieseparatiesysteem
Het gebruik van een ingebouwde olie-lucht scheiding garandeert een olie-lucht scheidingseffect en vermindert het olieverbruik. De kwaliteit van het product is vanaf het begin van het ontwerp volledig gegarandeerd.
BK-serie nieuw type schroef luchtcompressor met een hoog efficiënte luchtinlaatcontrole.
. aan/uit bedieningsmodus
. Ontwerp tegen olie-spray met remklep
De BK-serie schroefcompressoren beschikken over een nieuwe generatie motoren met een laag verbruik en een hoog rendement.
. Hoog startmoment
Isolatie klasse F, beschermingsklasse IP54
. SKF-lagers, laag geluid, lange levensduur
Met tankinrichting, kan zonder stoppen van de machine worden aangevuld.
| Afvoerdruk Mpa | 0.8 |
| Afvoervolume m3/min | 5.5 |
| Motorvermogen kW | 37 |
| Interface van de uitlaat | G1 1/2 |
| Geluid db ((A)) | 67 |
| Gewicht in kg | 730 |
| Algemene afmeting mm | 1240*1030*1435 |
