Shandong Time Machinery Technology Co., Ltd.
Over de apparatuurgegevens en offerte van de "Versterkte traliewerkvloerplaat lassen productielijn (SGHJ-IV) "
Juridisch vertegenwoordiger: Cui Hao
Telefoon: 13395378282
Adres: Economische Ontwikkelingszone, stad Jining, provincie Shandong.
Website: www.sdsgzn.com
I. Bedrijfscontracten 2
II. Invoering van het project inzake versterkte stalen trussvloerplaten 3
1. Overzicht van het project3
2. Inleiding van het productieproces4
3Versterkte stalen tralies voor vloerplaten (met gevouwen hoeken)5
III. Prestaties van de apparatuur en technische parameters 6
1. Technische parameters van de productielijn voor tralies van balken6
1.1 Overzicht van de uitrusting6
1.2 Vervaardigingscompositie van de productielijn voor tralies van balken6
1.3 Technische parameters van de apparatuur:7
1.4 Kenmerken van de uitrusting8
1.5 Configuratie van de apparatuur en merken van de onderdelen10
2. Versterkte Rebar truss template automatische lasmachine10
2.1 Overzicht van de uitrusting10
2.2 Vervaardigingscompositie van de productielijn voor tralies van balken11
2.3 Technische parameters van de apparatuur:12
2.4 Kenmerken van de uitrusting12
3Koelwatermachine13
3.1 Technische specificaties van luchtgekoelde koelboxen:13
4. luchtcompressor14
4.1 Technische parameters van luchtgekoelde schroefmachines14
5. Veneer Press16
Professionele fabrikant van intelligente CNC-schermlassen
| SGHJ-IV Intelligente CNC-truss-lasproductielijn | ||||||
| De producenten-exporteurs van de VRC waren in de steekproef opgenomen. | ||||||
|
Reeks - Nee, dat is niet waar. |
Naam van de uitrusting | Model van de uitrusting |
Eenheden |
Hoeveelheid |
Kostenprijs (RMB) |
Bedrag (RMB) |
|
1 |
Productielijn voor het lassen van versterkte stalen tralies | SGHJ-IV (automatisch stapelen) |
Eenheid |
1 |
||
|
2 |
Machines voor het lassen van modellen | SGMB-600/576 |
Eenheid |
1 |
||
|
3 |
Schroefluchtcompressor | Kaizen BK37kW |
Eenheid |
1 |
||
|
4 |
Platenpers | V-vormige 600/576 | Eenheid |
1 |
||
|
5 |
Koelwatermachine | RX-10 | Eenheid |
1 |
||
|
6 |
Schommelweldmachine | 25kva | Eenheid |
1 |
||
| Totaal |
Totaal bedrag aan apparatuur: ¥ In letters: |
|||||
| Opmerking: Deze prijs is inclusief belasting (13% BTW), vracht-, debugging- en installatiekosten en opleidingskosten. | ||||||
| Ons bedrijf richt zich op het onderzoek en de ontwikkeling, en de productie van versterkte staal tracer las productielijnen..Het bedrijf hecht veel waarde aan technologische innovatie, houdt zich aan het pad van onafhankelijke innovatie, past de productstructuur voortdurend aan om aan de marktvraag te voldoen,en heeft langdurige samenwerkingsverbanden met vele bekende ondernemingen. | ||||||
Bedrijfsnaam: ShandongTijdMachinery Technology Co., Ltd.
Fiscaal identificatienummer: 91370811MA3EP7HT68
Bedrijfsrekening: 815010601421010400
Bank: Jining Bank Xicheng Branch
Adres: ten oosten van Jiafeng Road, ten noorden van Ruixiang Road, Jining Economic Development Zone, provincie Shandong (in het pand van Shandong Taifeng Engineering Group Co., Ltd.)
II. Invoering van het project inzake versterkte stalen trussvloerplaten
1. Overzicht van het project
De versterkte trussvloerplaat is een combinatiemodel dat de stalen staven in de vloer in de fabriek verwerkt als trussframes en met gegalvaniseerde golfplaten samen sweurt.Er wordt beton op gegoten om een betonnen vloer met versterkte tralies te vormenDe versterkte traliewerkvloerplaat heeft vele voordelen, zoals lage totale kosten, energiebesparing en milieubescherming, snelle bouw snelheid en lagere bouwkosten.De laatste jaren, is het snel gepromoot en populair in ons land.
Door het gebruik van geautomatiseerde verwerkingsapparatuur en productieprocessen bij de productie van versterkte traceringsvormen is een gestandaardiseerde en grootschalige fabrieksproductie bereikt.Het heeft voordelen zoals stabiele laskwaliteit, een uniforme verdeling van de staalstaven en precieze afmetingen van het product.De mechanische en geïndustrialiseerde installatie vermindert de hoeveelheid staalstaafbinding op de bouwplaats aanzienlijk en verbetert de arbeidsomstandigheden van de bouwvakkers, waardoor de bouwkwaliteit effectief wordt gewaarborgd.vermindering van de kosten van anti-corrosie- en brandpreventie-maatregelenDaarom heeft de invoering van versterkte traceringsvloerplaten een aanzienlijk voordeel ten opzichte van andere geprofileerde stalen platen.
2.met een breedte van niet meer dan 50 mm
III.Prestaties en technische parameters van de apparatuur
1.Technische parameters van de productielijn voor tralies van balken
1.1 Overzicht van de uitrusting

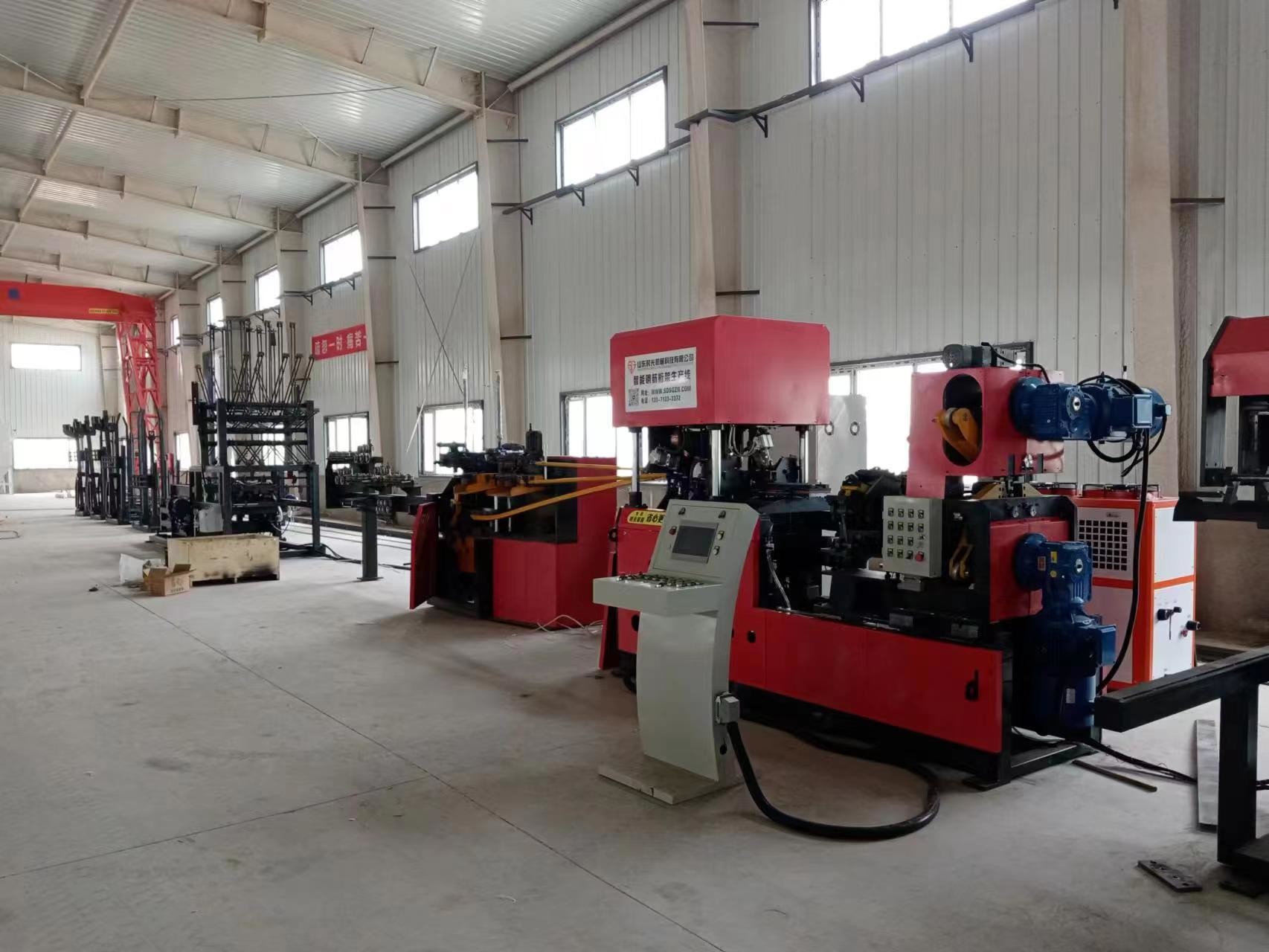

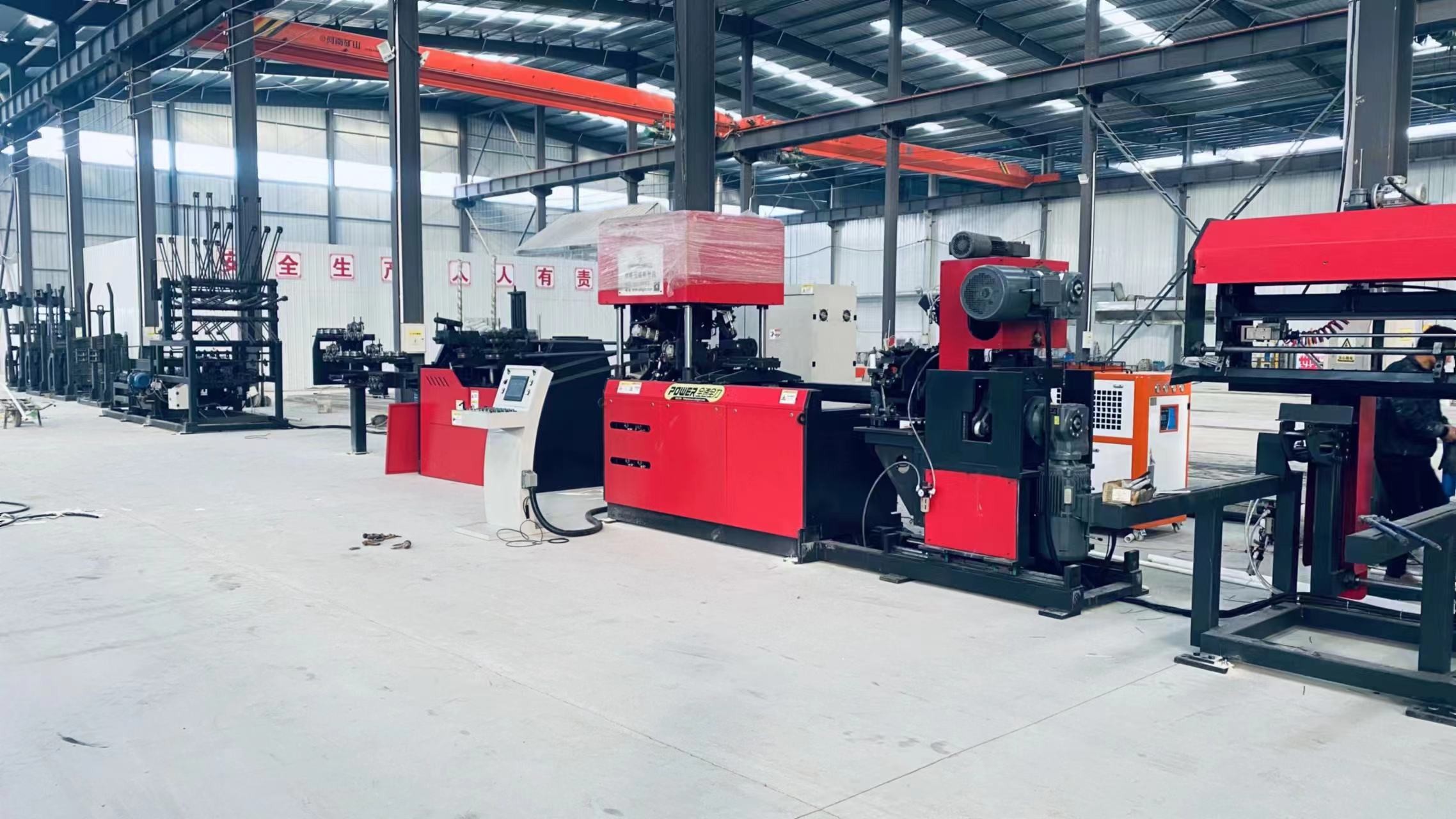

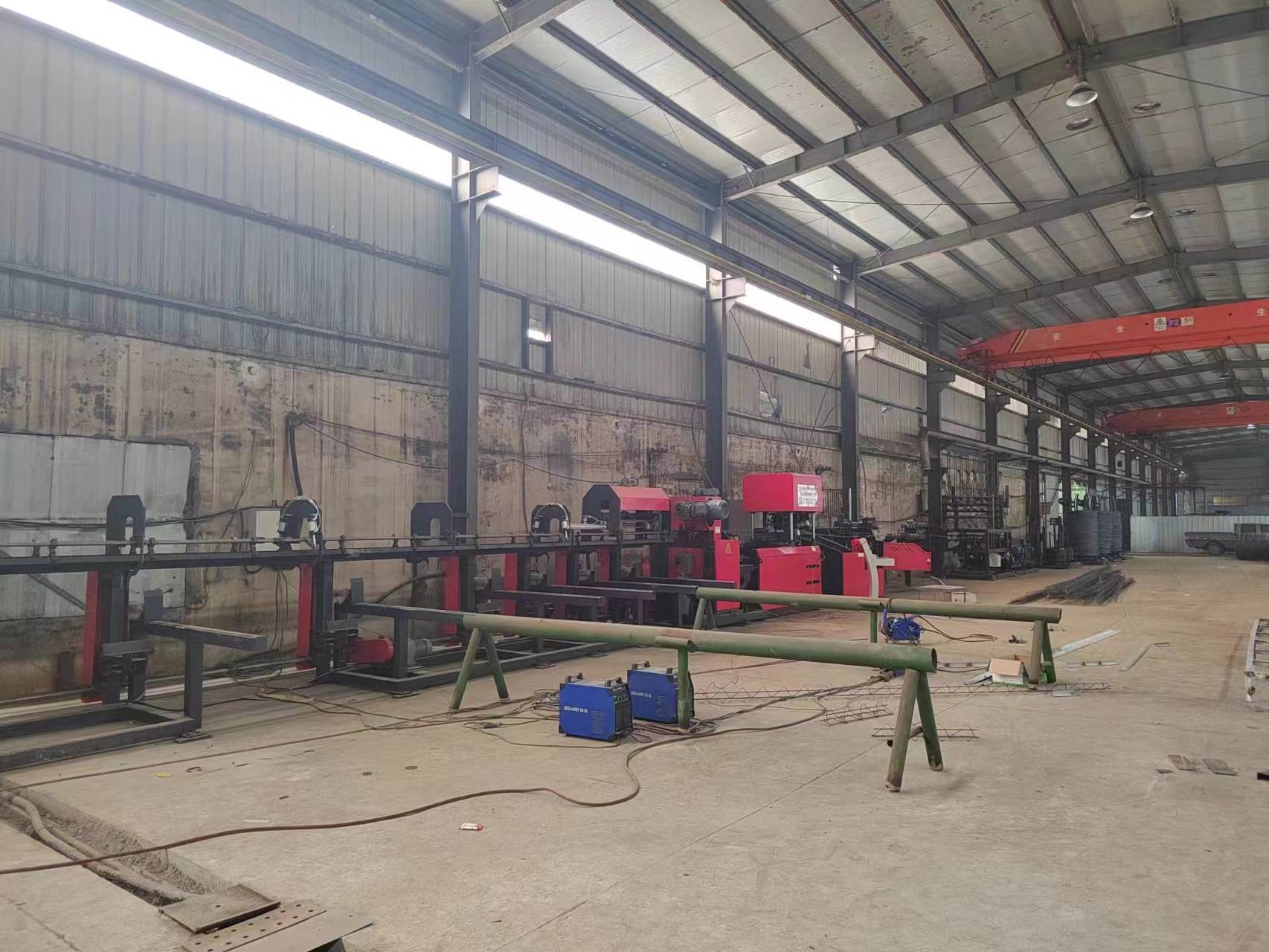

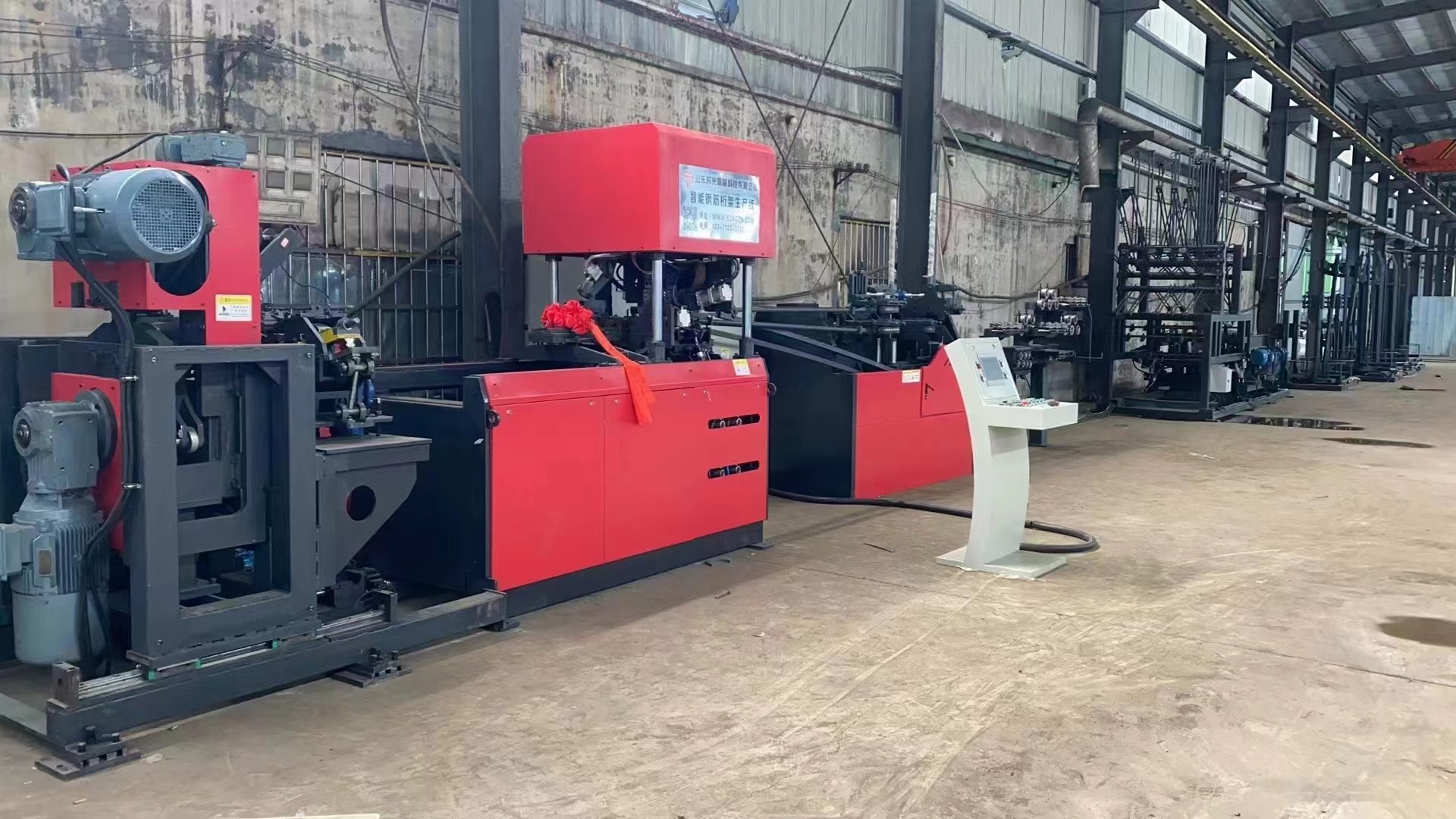

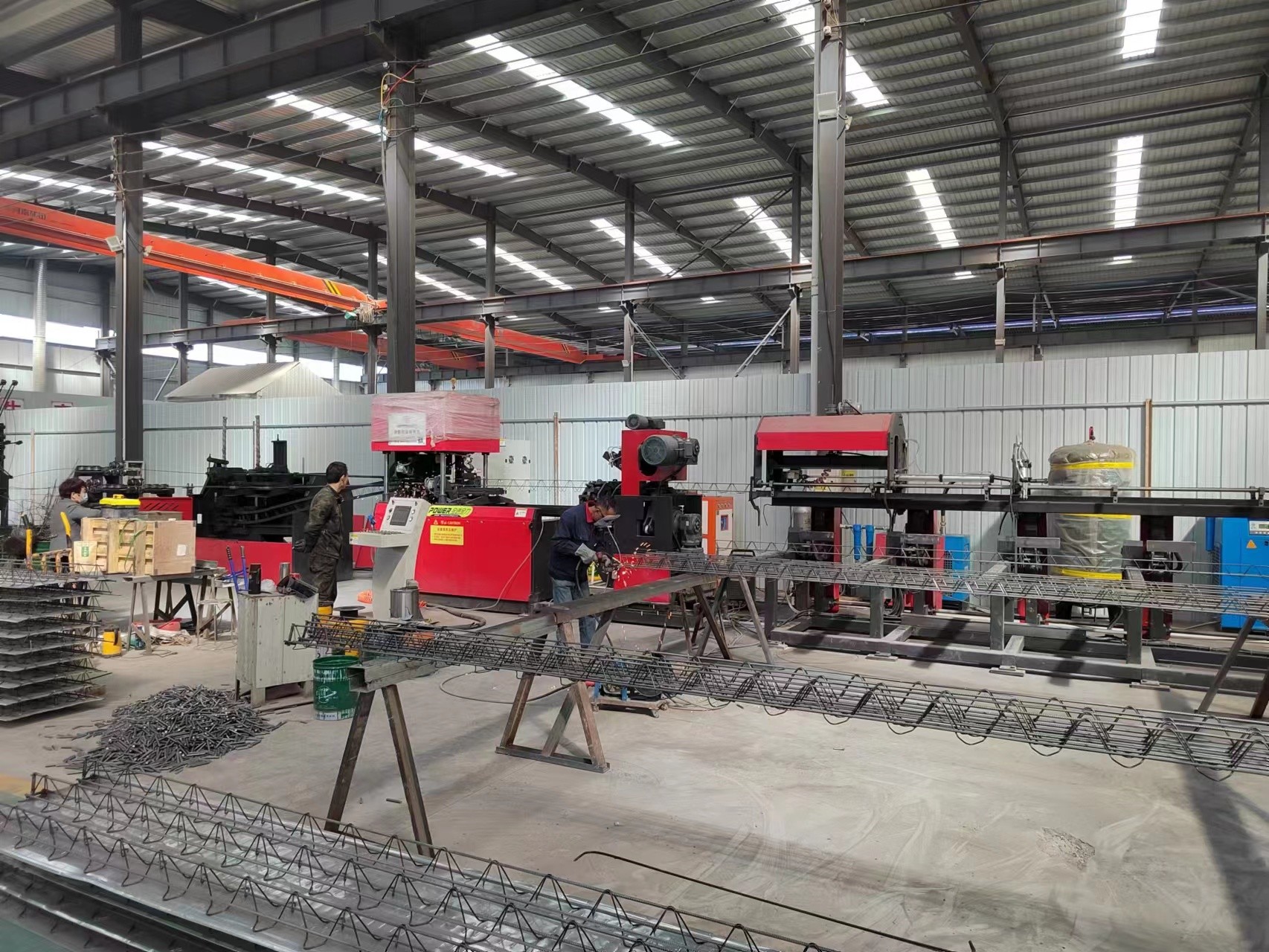

De productielijn voor versterkte tralies is een volledig geautomatiseerde productielijn die het leggen, het rechtzetten, het buigen van staal aan de zijkant, het vormen van lassen, het automatisch snijden,en de verzameling van het eindproductHet bedrijf kan zowel armaturen voor vloerplaten als geprefabriceerde gebouwen met PC-armaturen produceren.veel gebruikt in de bouw van gebouwen (geprefabriceerde vloerplaten) en hogesnelheidsspoorwegen (dubbelblok-sleepers), onder andere.
1.2 Apparatuur Samenstelling van de productielijn voor tralies van balken:
| - Nee, dat is niet waar. | Equipmentcomponenten | Hoeveelheid | Technische kenmerken |
| 1 | Draad voor het leggen van spoelbundels | Eén set | Verticaal draadleggingsrek |
|
2 |
Regeld- en voedingsmechanisme | Eén set | Het systeem heeft een uitstekend rechtstellende werking zonder schade aan de ribben van de versterkte staven. |
| 3 | Materiaalopslagmechanisme | Eén set | Uitgerust met een nieuw type open opslagrek dat gebruikmaakt van dempingsopslag, waardoor continue productie mogelijk is en de accumulatie van wapentuig effectief wordt voorkomen. |
|
4 |
Mechanisme voor het rechtzetten van de terminal | Eén set | De tweede fase van het eindgericht maken vindt plaats op de hoofdversterking en op de diagonale elementen vóór het lassen en vormen met behulp van een vijfrolgerichtingsmethode.het garanderen van de rechtheid van de trussproducten. |
|
5 |
Mechanisme voor het buigen van diagonale ledematen | Eén set |
1) De buiging van de slingerstang wordt aangedreven door een servomotor, die een goede synchronisatie en hoge stabiliteit garandeert. 2) Het draadvoedermechanisme wordt aangedreven door een andere servomotor, die een betere synchronisatie en een hogere nauwkeurigheid biedt.De perfecte samenwerking van de twee servomotoren maakt het mogelijk om de tracering te veranderen zonder de machine te stoppen., waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.
|
|
6 |
Hoofdstuk van het laswerk | Eén set | Er worden twee spotlassen gebruikt, waarbij in totaal 2 transformatoren worden gebruikt, waardoor het totale energieverbruik van de lastransformatoren met meer dan 60 procent wordt verminderd. |
|
7 |
Buigmechanisme | Eén set | Met behulp van servo-mechanische buiging, snellere snelheid, minder lawaai, hogere stabiliteit. |
|
8 |
Snijmechanisme | Eén set | Gebruikt een "schaar-type" snijmodus om effectief het probleem van open lassen veroorzaakt door het snijproces op te lossen..De aanpassing van de snijpositie wordt door een servomotor geregeld, waardoor tralies van elke lengte kunnen worden gesneden zonder de machine te stoppen. |
| 9 | Geaggregeerd inzamelmechanisme | Eén set | Automatisch stapelen |
| 10 | Elektrisch besturingssysteem | Eén set | |
|
11 |
Besturingssysteem |
Eén set |
De bedieningsknoppen en andere onderdelen zijn van hoge kwaliteit Gemakkelijke bediening en aanpassing van de apparatuur Gemakkelijke werking van snelheid, lasparameters, enz. Reserveringssysteem voor tralies
|
| 12 | Gebruiksaanwijzing, onderdelen en gereedschappen | Eén set |
Standaardconfiguratie
|
1.3 Technische parameters van de apparatuur:
| Schommelarm | Eenheden | Hoeveelheid | Notitie |
| Laadvermogen van draadleggingsrek | kg |
2000 |
De hoogte van het bovenste akkoord mag niet hoger zijn dan 2 meter, en de hoogte van het zijdelingse akkoord mag niet hoger zijn dan 1,3 meter. |
| Aantal rekken voor het leggen van draad | Eenheden |
5 |
|
| Vermogen van zijstaalvormende motor |
kW |
7.5 |
Servomotor |
| Vermogen van de lastransformer |
kW |
11 | Servomotor |
| Laadvermogen van draadleggingsrek |
kW |
160x2 |
Intermitterende werking |
| Snijmotorvermogen | kW | 11+11 | Intermitterende werking |
| Onderste hoek buigmethode | Mechanische apparatuur |
Servomotor
|
|
| Verzamel- en hefmotor | kW |
2.2 |
Intermitterende werking |
| Lateraal akkoord buighoogte |
mm |
200 |
190-210 automatisch instelbare toonhoogte |
| Akkoordhoogte |
mm |
70 tot en met 270 |
Hoogte van 250 en hoger zonder onderhoekcord |
| Akkoordbreedte |
mm |
70 tot 90 |
Grote breedte |
| Diameter van bovenste en onderste akkoordbalken | mm |
6-12 |
|
| Diameter van de zijstrengen |
mm |
4 tot 7 |
|
| Lengte van het akkoord |
m |
0.2~14 |
Automatisch verstelbare toonhoogte
|
| Rechtheid van het akkoord |
mm |
± 5 | |
| Hoogtefout van het akkoord |
mm |
±2 | |
| Lengtefout van het akkoord | mm/m | ± 5 |
Maximale fout van niet meer dan ±15 mm
|
| Hoogte van de blootgestelde bovenste en onderste akkoordbalken |
mm |
≤ 5 | |
| Versnelling van de productielijn |
m |
12-15 |
De werkelijke stabiele productiesnelheid wordt bepaald door de specificaties van het akkoord. |
| Luchtdruk | MPa | ≥ 0.7 | Het gebruikte gas moet schoon, gefilterd en gedroogd zijn. |
| Luchtverbruik | m3/min | Drie vierde.5 | |
| Lengte van de productielijn (lengte * breedte * hoogte) | mm | De lengte van de productielijn kan naar behoren worden aangepast tot 45000*3000*3500. | |
| Totale productie |
T |
≤ 18 (exclusief toebehoren en externe bedieningsdozen) | |
| Opmerking: de standaardconfiguratie omvat een mechanisme voor het buigen van de onderste hoek. | |||
1.4.1 Kenmerken van de apparatuur
1. Rubberen opleggingsframe
Er zijn vijf sets van bar uitbetaling stands, met behulp van roterende uitbetaling methode, met een maximale lading van 2 ton.
Elke uitbetalingsstand is uitgerust met een onafhankelijk luchtremapparaat.
Elk uitbetalingsstandaard heeft een onafhankelijk pre-rechtstellingsmechanisme om de oxide-schubben op het oppervlak van de stalen staven te verwijderen.
2Het rechtlijnings- en voedingsmechanisme
Het maakt gebruik van meerwielgeregeldheid met een goed geregeld effect, zonder de ribben van de stalen staven te beschadigen.
Elk voedingsmechanisme kan onafhankelijk worden bestuurd.
3. Staalstaaf opslagmechanisme
Het neemt een nieuw type open opslagrek voor buffering en opslag aan, dat handig is voor continue productie en effectief voorkomt dat staalstaven verstrengelen.
4Mechanisme voor het rechtzetten van de terminal
Het rechtzetten van de tweede terminal wordt uitgevoerd op de hoofdstaaf en de webstaven voordat het wordt gelast en gevormd.
Dit mechanisme speelt een sleutelrol bij de aanpassing van de rechte vorm van de trussproducten.
5. Web Bar druk- en voedingsmechanisme
Swing-arm buiging wordt gebruikt voor het buigen van de stalen staven, aangedreven door een servomotor, met een goede synchronisatie en hoge stabiliteit.
Het buigen van stalen staven is continu (het buigmechanisme werkt in een cirkelvormige en op- en neerschommende beweging, zonder vertraging), met een snelle vormingssnelheid.
De stalen staafvormende vormen hebben cilindrische oppervlakken om te voorkomen dat het oppervlak van de stalen staven gekrabd wordt.
Het voedingsmechanisme wordt aangedreven door een servomotor, met een betere synchronisatie en nauwkeurigheid.de perfecte combinatie van de twee servomotoren kan de functie van het veranderen van de tracering toonhoogte zonder te stoppen realiseren, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.
6. Laswerk
Twee pleklassen, één bovenaan en één onderaan, met in totaal twee transformatoren.
De lascilinders hebben een kleine slagkracht, een grote kracht, een snelle lassnelheid en een hoge kwaliteit.
De laselektroden zijn vervaardigd van koper van chrom-zirconiumlegering.
Een vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting.
De tweepuntsweerstandsplaatslassenmethode vermindert het installatievermogen met 60% ten opzichte van vergelijkbare systemen en de lasparameters van elk laspunt kunnen onafhankelijk worden ingesteld.
De vierwegelektrode kan vier keer worden hergebruikt, waardoor de kosten met drie keer worden verlaagd.
7Snijmechanisme
De snijstand "schaartype" wordt toegepast om het probleem van open las dat wordt veroorzaakt door het snijproces effectief op te lossen en vervorming en vervorming van het traceringsmateriaal tijdens het snijden te voorkomen.
Snelle snij snelheid, geen noodzaak om het lassen te stoppen.
Voor het snijden met hoge sterkte van de hoofd- en zijversterkingssweisverbindingen wordt gebruikgemaakt van het nieuwste ontwikkelde hoogsterke en stevige stalenvorm uit China.
8. Automatisch verzamel- en stapelmechanisme
Het automatische inzamelmechanisme maakt het mogelijk om de productie zonder onderbreking door te voeren, waardoor de efficiëntie wordt verbeterd.
Het kan tralies van verschillende grootte, lang en kort, verzamelen.
De automatische verzameling, stapelen en verzending van tralies is volledig geautomatiseerd.
Het geautomatiseerde verzamel- en stapelapparaat vermindert het aantal bedieners met 2.
9Elektrisch besturingssysteem
Het neemt het besturingssysteem van Hechuan met hoge stabiliteit aan.
10. Besturingssysteem
De bedieningsknoppen en andere onderdelen zijn van hoge kwaliteit.
De apparatuur is eenvoudig te bedienen en aan te passen.
Operaties zoals snelheid, lasparameters, enz. zijn handig.
1.5Configuratie van de apparatuur en merken van de onderdelen
| Naam | Brandnaam |
Uitleg Opmerkingen |
| Bedieningsscherm | Kunlun Tongtai | Het is een intelligent IoT touchscreen met ARM CPU als kern en 800MHz hoofdfrequentie.en ook vooraf geïnstalleerd met McsgPro configuratie software. |
| PLC's | Hechuan | Hoge prestaties, compacte structuur, krachtige functies en hoge stabiliteit. |
| Servomotor | Hechuan | Hoge prestaties, hoge betrouwbaarheid en hoge kwaliteit. |
| Regeling van lage spanning | CHNT | Chinese bekende merk, stabiele kwaliteit, hoge betrouwbaarheid. |
| Schakelen van stroomvoorziening | Taiwan Mingwei | Taiwan bekend merk met meer dan 30 jaar onderzoek en productie ervaring. |
| Lastransformer | Chengtai | Met behulp van Japanse lastechnologie. |
| Luchtcomponenten | Yadeke | Taiwan bekend merk, goede kwaliteit, hoge betrouwbaarheid, hoge laadcapaciteit. |
| Solenoïde klep | Yadeke | Taiwan bekend merk, goede kwaliteit, hoge betrouwbaarheid, hoge laadcapaciteit. |
| Lascilinder | Shuangbeili aangepaste cilinder | Snelle snelheid, voldoende vermogen en hoge stabiliteit. |
| Verweldingscontroleur | Shanghai Guolong | Stabiel product en betrouwbare kwaliteit. |
| Verminderaar | Zhejiang Tianhong | Stabiel en betrouwbaar. |
| Lineaire geleidingsrails | Taiwan Shangyin | Hoog draagvermogen, hoge precisie, hoge snelheid en hoge nauwkeurigheid. |
| Lagers | Nsk. | Geïmporteerde kwaliteit, stabiele kwaliteit en hoge betrouwbaarheid. |
| Elektrische draad, kabel | Guangdong Yingke | Uitstekend materiaal, sterke isolatie, lage excentriciteit. |
2. Automatische lasmachine voor bekisting van armaturen
2.1 Overzicht van de uitrusting
De productielijn bestaat uit een rollenconveyor, automatische uitlijning, automatische begeleiding, automatisch lassen, besturingssysteem, enz.Het wordt voornamelijk gebruikt voor het lassen van stalen tralies met gegalvaniseerde plaat, staalplaten en andere stalen bekistingen in de bouwindustrie.
2.2 Samenstelling van de machines voor het lassen van de vormgeving van de trussels van de balken
| - Nee, dat is niet waar. | Machinecomponenten | Hoeveelheid | Technische kenmerken |
| 1 | Motorisch laadframe | Eén set | 3 * 3 meter |
| 2 | Motorische losmachine | Eén set | 3 stuks*3 meter |
|
3 |
Lasmachine | Eén set | Met behulp van een servomotor wordt het elektrodehoofd watergekoeld met een lijnstop en een geleidingsapparaat. |
| 4 | Elektrisch besturingssysteem | Eén set | Aanneming van een besturingssysteem zoals de Zhongda U-Control Intelligent Module |
| 5 | Besturingssysteem | Eén set | SGMB-systeem aannemen |
| 6 | Gebruiksaanwijzing, willekeurige onderdelen en gereedschappen | Eén set | Standaardconfiguratie |
|
7 |
Andere configuraties | Eén set | Uitgerust met leidende luchtcompressie en lijnstop, gemotoriseerd ontvang- en voederframe. |
| Nominale spanning |
380V 50HZ |
| Verwarmingstransformatorvermogen | 3*100KVA |
| Andere energie | 3 kW |
| Steep Pitch | 190mm-210mm (afstembaar) |
| Aantal laselektroden | 6 Eenheden |
| Hoogte van de werktafel | 800 mm |
| Lange verwerkbare vloerbalk | 0.4m-12m |
| Breedte van de lasplaat | 576/600 mm |
| Dikte van lasplaat |
0.4 mm tot 1.0 mm |
| Andere configuraties | Het is uitgerust met geleide pneumatische pers- en uitlijningsstops en een gemotoriseerd ophaal- en voederframe. |
| Gewicht van de hele machine | 3T |
2.4 Kenmerken van de uitrusting
◆ Het kan 576 en 600 soorten trussvloerplaten produceren.
◆ Het gebruik van buitenlandse lastechnieken vermijdt het verschijnsel van lekkage en verzinkte platen, die gemakkelijk voorkomen bij vergelijkbare apparatuur in China.
◆ Het gebruik van een servomotor om te stappen, waardoor men nauwkeuriger en sneller kan lopen.
◆ Compact en redelijk gebouwd, mooi uiterlijk.
◆Het totale lasvermogen is 300 KVA.
RUI XIANG
Splice Rack 10 pk met luchtkoeling Waterkoelingseenheid
Lange*breedte*hoogte=1610*735*1390mm
De technische specificatieparameters van luchtgekoelde waterkoeleenheden van het doostype worden in de onderstaande tabel weergegeven:
Bijpassventiel
Sluit aan op een 1,5 inch buis
Tankcapaciteit 140L
Pompstroom 9m3/h
|
Artikel 1
|
Aircooled serieproducten | |
| RX-10 | ||
| Stroomvoorziening | 10P-50Hz-380V | |
| Koelwaterstroom m3/h | 6.0 | |
| Totaal vermogenskonsumptie kW | 10.5 | |
|
Koelcapaciteit
|
kW | 36 |
| kCal/uur | 30960 | |
| Type | Volledig ingesloten type rol | |
| Startmethode | Directe start | |
| Condensatie-eenheid | Type | Hoog efficiënte paarse koperen aluminiumfolie met vinnen + lage geluidsafdrijver |
| Koelluchtvolume m3/h | 12000 | |
| Aantal eenheden | 1 | |
| Koelmiddel | Type | R22 |
| Ingebouwde waterpomp kW | 1.5 | |
|
Verdamper
|
Aantal eenheden | High-efficiency water tank spoel type |
| Type | 1 | |
| Pijpdiameter | DN40 | |
| Veiligheidsbeschermingsinrichtingen | Hoog- en laagspanningsbescherming, anti-ijsbescherming (dubbel), veiligheidsklep, overbelastingbescherming, onderfase, omgekeerde fase, onderspanning, overspanning, waterstroombescherming, enz. | |
| Veiligheidsbeschermingsinrichting | Lange | 1610 |
| Breedte | 735 | |
| Hoogte | 1390 | |
| Algemene dimensie | kg | 326 |
4. luchtcompressor
KAIZEN BK serie 37kW schroefcompressor Ondersteunende parameters
BK-serie nieuwe schroefcompressor gehumaniseerde mens-machine interface display en besturingssysteem.
Eenvoudige en handige bediening
De operationele status kan in één oogopslag worden gezien.
BK serie schroefcompressor kan 24 uur zonder toezicht voor u werken.
Onderhoud of reparatie wordt gevraagd in het Chinees als er afwijkingen optreden.
. Met reserve-uitvoer interface, kan het ketenbesturing en remote diagnostic control van meerdere eenheden te realiseren.
Nieuwe schroefcompressor van de serie BK met ingebouwd olieseparatiesysteem
Het gebruik van een ingebouwde olie-lucht scheiding garandeert een olie-lucht scheidingseffect en vermindert het olieverbruik. De kwaliteit van het product is vanaf het begin van het ontwerp volledig gegarandeerd.
BK-serie nieuw type schroef luchtcompressor hoog efficiënt luchtinlaatcontrole klep.
Inrichtingsmodus ON/OFF
Ontwerp tegen olie-spray met remklep
De BK-serie schroefcompressoren zijn voorzien van een nieuwe generatie motoren met een laag verbruik en een hoog rendement.
Hoog startkoppel
Isolatie klasse F, beschermingsklasse IP54
SKF-lagers, laag lawaai, lange levensduur
Met tankinrichting, kan zonder stoppen van de machine worden aangevuld.
| Afvoerdruk Mpa |
0.8 |
| Afvoervolume m3/min | 5.5 |
| Motorvermogen kW | 37 |
| Interface van de uitlaat | G11/2 |
| Geluid db ((A)) | 67 |
| Gewicht in kg | 730 |
| Algemene afmeting mm | 1240*1030*1435 |
5.Verfpers(Type"V" )
Processtroom: loslopen → geleide voeding → rollenvorming → afsnijden bij het vormen → rollenvorming → afzet van eindproducten
| Hoofdmotorvermogen | 4 kW ((Roterende cycloïde reductiemotor) |
| PLC's en frequentieomvormers | Delta (PLC-microcomputerbesturingssysteem: automatische bediening van het aantal en de lengte van de platen) |
| Touchscreen | WeINVIEW.CO., LTD (Taiwan) |
| Hydraulisch gietmechanisme | Afsnijden bij gieten |
| Voedingsbreedte | 625/600 |
| met een breedte van niet meer dan 15 mm | 0.4·0.7 mm (Galvaniseerd staalplaat met een slijtvastheid ≤ G300) |
| Snelheid van vorming | 10 ̊15 m/min |
| Aantal vormingsplaatsen | 12 |
| Totaal gewicht | Ongeveer 3,5 ton. |
| Ontladingsrak | 1 eenheid |
