Shandong Time Machinery Technology Co., Ltd.
"PC-wapening Truss-lasproductielijn (SGHJ-IV)"
Apparatuurinformatie
Wettelijke vertegenwoordiger: Cui Hao
Telefoon: 13395378282
Adres: Economische ontwikkelingszone, Jining City, provincie Shandong
Website: www.sdsgzn.com
Inhoudsopgave
I.Inleiding tot het pc-composietplaatproject 3
1. Projectoverzicht3
2. Introductie van het productieproces4
3.PC wapening Truss eindproduct (rechthoektruss)5
II.Apparatuurprestaties en technische parameters 6
1.Technische parameters van wapening Truss-productielijn6
1.1 Overzicht van apparatuur6
1.2 Apparatuursamenstelling van de productielijn voor wapeningstruss6
1.3 Technische parameters van apparatuur:7
1.4 Apparatuurkenmerken8
1.5 Apparatuurconfiguratie en componentmerken10
2. Koelwatermachine11
2.1 Technische specificaties van luchtgekoelde boxkoelunit:11
3. Luchtcompressor12
1. Technische parameters van luchtgekoelde schroefmachine13
I.Inleiding tot het pc-composietplaatproject
1. Inleiding tot het pc-composietplaatproject
1. Projectoverzicht
Composiet vloerplaat is een structurele vorm die geprefabriceerd en ter plaatse gestort beton combineert.De voorgespannen dunne plaat (5-8 cm dik) is geïntegreerd met de bovenste ter plaatse gestorte betonlaag om een uniforme structuur te vormen en samen te werken.De voorgespannen hoofdwapening van de dunne plaat dient als hoofdwapening van de samengestelde vloerplaat, terwijl de bovenste ter plaatse gestorte laag alleen negatieve momentwapening en structurele wapening nodig heeft.De voorgespannen dunne plaat dient tevens als onderbekisting voor de ter plaatse gestorte betonlaag, waardoor er geen extra bekistingsondersteuning nodig is.Het onderoppervlak van de dunne plaat is glad en egaal en na gezamenlijke behandeling is het niet nodig om het plafond te pleisteren.Deze composietvloerplaten hebben de voordelen van algehele integriteit, hoge stijfheid, goede scheurweerstand, geen toename van het staalverbruik en besparingen op de bekisting.Bovendien maakt de afwezigheid van bekistingsondersteuning voor de ter plaatse gestorte vloerplaat het mogelijk om grote geprefabriceerde betonnen scheidingswanden vroegtijdig te installeren, waardoor de totale bouwtijd wordt verkort.
Toepassingsbereik en classificatie
Deze vloerplaten zijn geschikt voor gebouwen met een overspanning tot 8 meter, waaronder hotels, kantoorgebouwen, scholen, woongebouwen, ziekenhuizen, magazijnen, parkeerterreinen en industriële installaties met meerdere verdiepingen.Afhankelijk van de structuur van het composietoppervlak kunnen voorgespannen dunne platen worden onderverdeeld in drie typen: ① Voor composietoppervlakken die weinig schuifspanning dragen, is geen schuifwapening vereist, maar het betonoppervlak moet ruw of bekrast zijn of enkele verbindingsgaten bevatten. .② Voor composietoppervlakken die hoge schuifspanningen ondergaan, moet niet alleen een ruw oppervlak nodig zijn, maar ook schuifwapening worden toegevoegd.De diameter en de afstand van de wapening worden bepaald door middel van berekeningen, en wapeningsvormen omvatten golfvormige, spiraalvormige en puntgelaste mazen met gebogen driehoekige dwarsdoorsneden.③ Voor geprefabriceerde dunne platen wordt een stalen spant aan het bovenoppervlak toegevoegd om de stijfheid tijdens de constructie te vergroten en de behoefte aan steunen onder de dunne platen te verminderen.
2. Introductie van het productieproces
3. Wapening Truss eindproduct (rechte hoek)
II.Apparatuurprestaties en technische parameters
1.Technische parameters van wapening Truss-productielijn
1.1 Overzicht van apparatuur

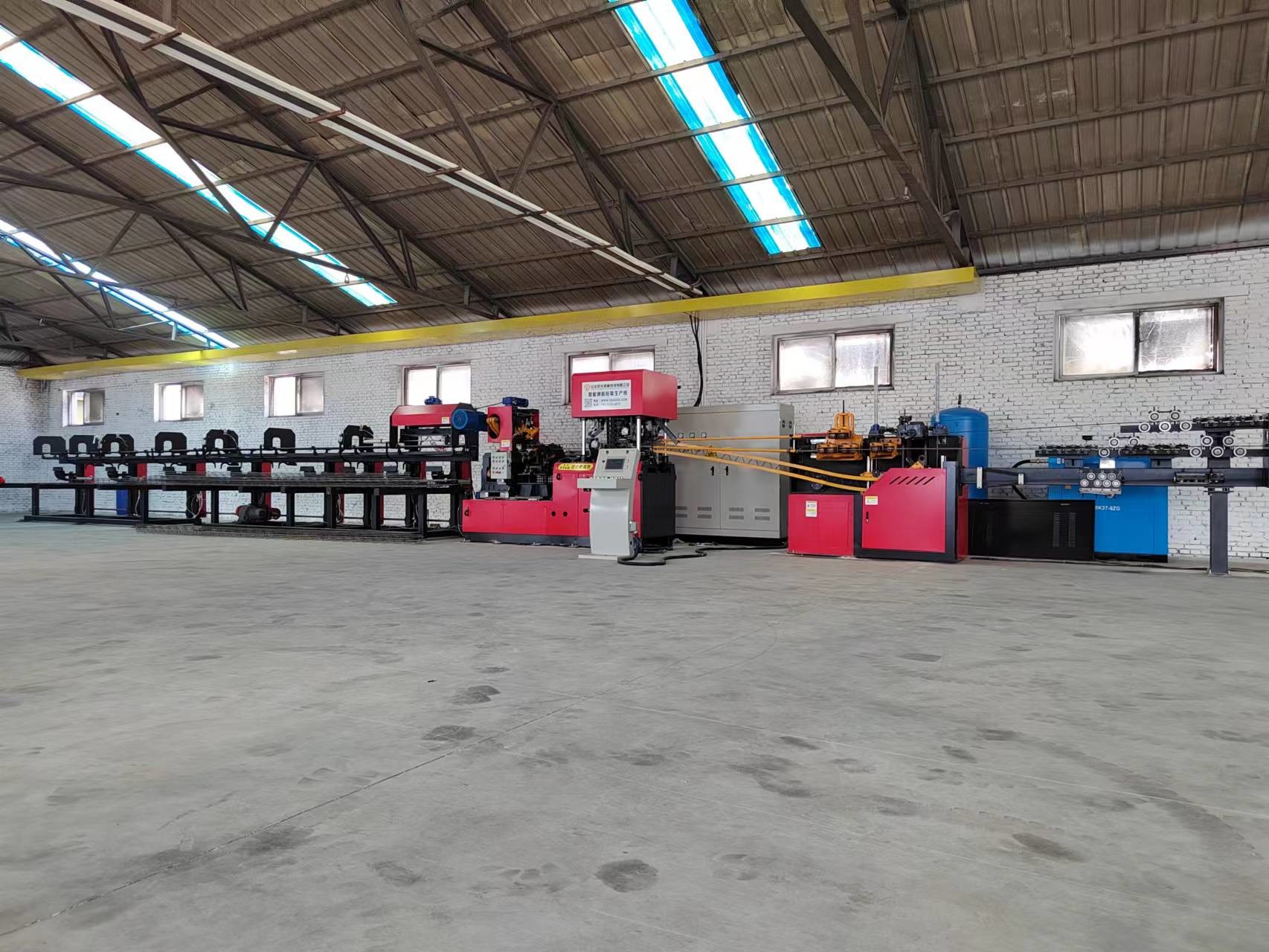

De wapeningsbundelproductielijn is een volledig geautomatiseerde productielijn die het leggen, rechttrekken, zijwaarts buigen van staal, lasvormen, automatisch snijden en het verzamelen van eindproducten integreert.Het kan wapeningsspanten voor vloerplaten produceren, evenals geprefabriceerde PC-wapeningsspanten voor gebouwen, die op grote schaal worden toegepast in onder meer de bouwconstructie (geprefabriceerde vloerplaten) en hogesnelheidsspoorwegconstructies (dubbele blokdwarsliggers).
1.2 Apparatuursamenstelling van de productielijn voor wapeningstruss:
| Nee. | Apparatuurcomponenten | Hoeveelheid | Technische kenmerken |
| 1 | Rolwapening Draadlegrek | Een set | Verticaal draadlegrek |
|
2 |
Richt- en toevoermechanisme | Een set | Keurt het richten op meerdere wielen goed met een uitstekend richteffect zonder de wapeningsribben te beschadigen;Dubbelaangedreven draadaanvoer met drie vertragingsmotoren. |
|
3 |
Materiaalopslagmechanisme | Een set | Uitgerust met een nieuw type open opslagrek dat gebruik maakt van dempende opslag, waardoor continue productie mogelijk is en ophoping van wapening effectief wordt voorkomen. |
|
4 |
Terminal richtmechanisme | Een set | De tweede fase van het rechttrekken van de uiteinden wordt uitgevoerd op de hoofdversterking en de diagonale elementen voordat wordt gelast en gevormd met behulp van een richtmethode met vijf rollen, waardoor de rechtheid van de vakwerkproducten wordt gegarandeerd. |
6
1.3 Technische parameters van apparatuur:
| Zwenkarm | Eenheid | Hoeveelheid | Opmerking |
| Laadvermogen van draadlegrek | kg | 2000 | De hoogte van het bovenste akkoord mag niet groter zijn dan 2 meter en de hoogte van het laterale akkoord mag niet groter zijn dan 1,3 meter. |
| Aantal draadlegrekken | Eenheden | 5 | |
| Kracht van zijstaalvormmotor | kW | 7.5 | |
| Kracht van lastransformator | kW | 160x2 |
Intermitterende werking
|
7
| Motorvermogen afschuiven | kW | 11+11 | Intermitterende werking |
| Het verzamelen en heffen van het motorvermogen van het rek | kW | 2.2 | Intermitterende werking |
| Laterale akkoordbuighoogte | mm | 200 | 190-210 automatisch verstelbare toonhoogte |
| Akkoord hoogte | mm | 70-270 | Hoogte 250 en hoger zonder onderhoekkoord |
| Akkoordbreedte | mm | 70-90 | Grote breedte |
| Diameter van de bovenste en onderste akkoordbalken | mm | 6-12 | |
| Diameter van laterale koorden | mm | 4-7 | |
| Lengte van het akkoord | M | 0,2~14 |
Automatisch verstelbare toonhoogte
|
| Rechtheid van het akkoord | mm | ±5 | |
| Hoogtefout van het akkoord | mm | ±2 | |
| Lengtefout van het akkoord | mm/m | ±5 |
Maximale fout niet groter dan ±15 mm
|
| Hoogte van de blootliggende bovenste en onderste akkoordbalken | mm | ≤5 | |
| Snelheid van de productielijn | M | 12-15 | De werkelijke stabiele productiesnelheid wordt bepaald door de specificaties van het akkoord. |
| Luchtdruk | Mpa | ≥0,7 | Het gebruikte gas moet schoon, gefilterd en gedroogd zijn. |
| Luchtverbruik | m³/min | 3/4,5 | |
| Lengte van de productielijn (lengte * breedte * hoogte) | mm | De lengte van de productielijn kan passend worden aangepast tot 45000*3000*3500. | |
| Totale productie | T | ≤18 (exclusief accessoires en externe bedieningskasten) | |
|
Opmerking: De standaardconfiguratie omvat een buigmechanisme voor de onderste hoek.Geef aan of de configuratie voor residentiële industrialisatie niet het onderste hoekbuigmechanisme omvat.
|
|||
1.4 Apparatuurkenmerken
1.Rubar raamwerk leggen
Er zijn vijf sets staafuitbetalingsstandaarden, waarbij gebruik wordt gemaakt van de roterende uitbetalingsmethode, met een maximale belasting van 2 ton.
Elke uitbetalingsstandaard is uitgerust met een onafhankelijk luchtremapparaat.
Elke uitbetalingsstandaard heeft een onafhankelijk voorrekmechanisme om de oxidehuid op het oppervlak van de stalen staven te verwijderen.

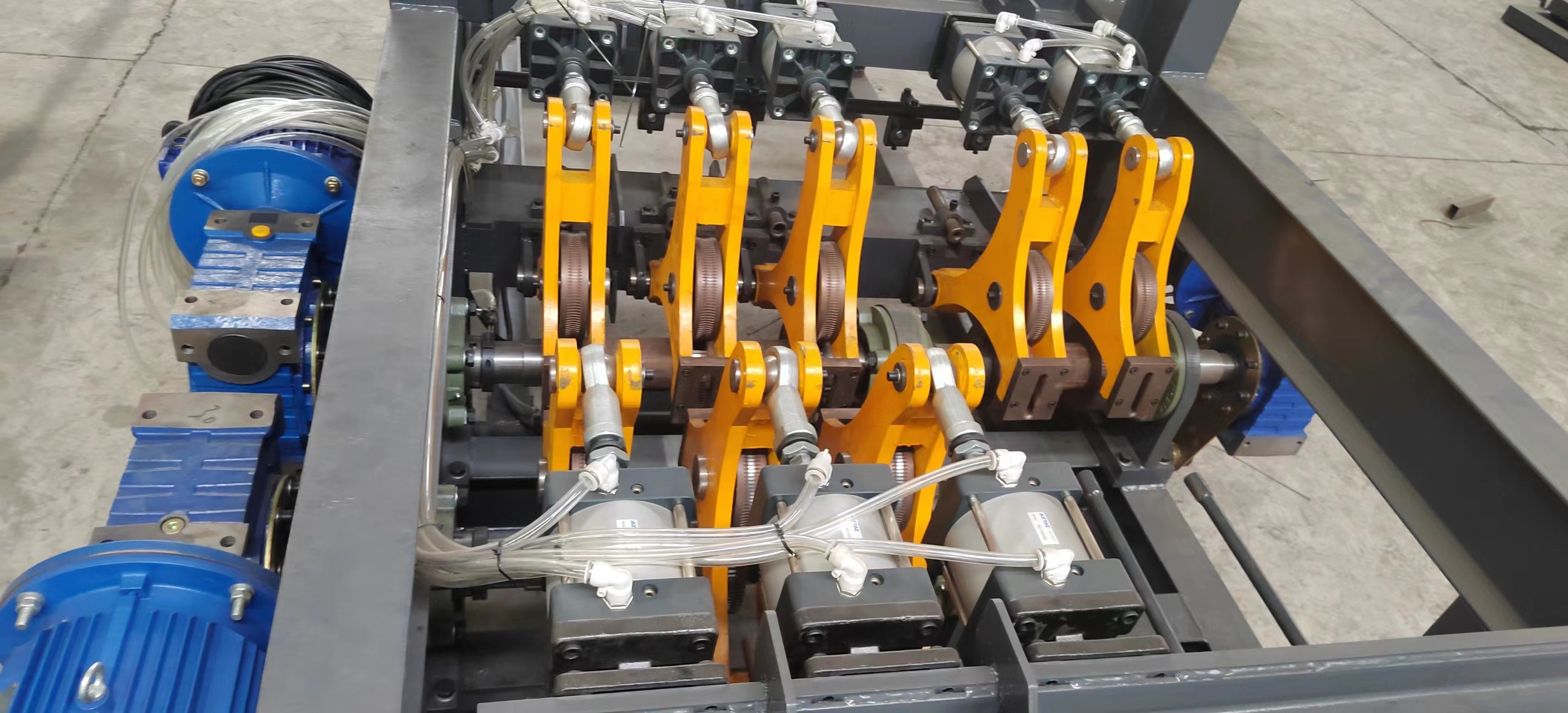

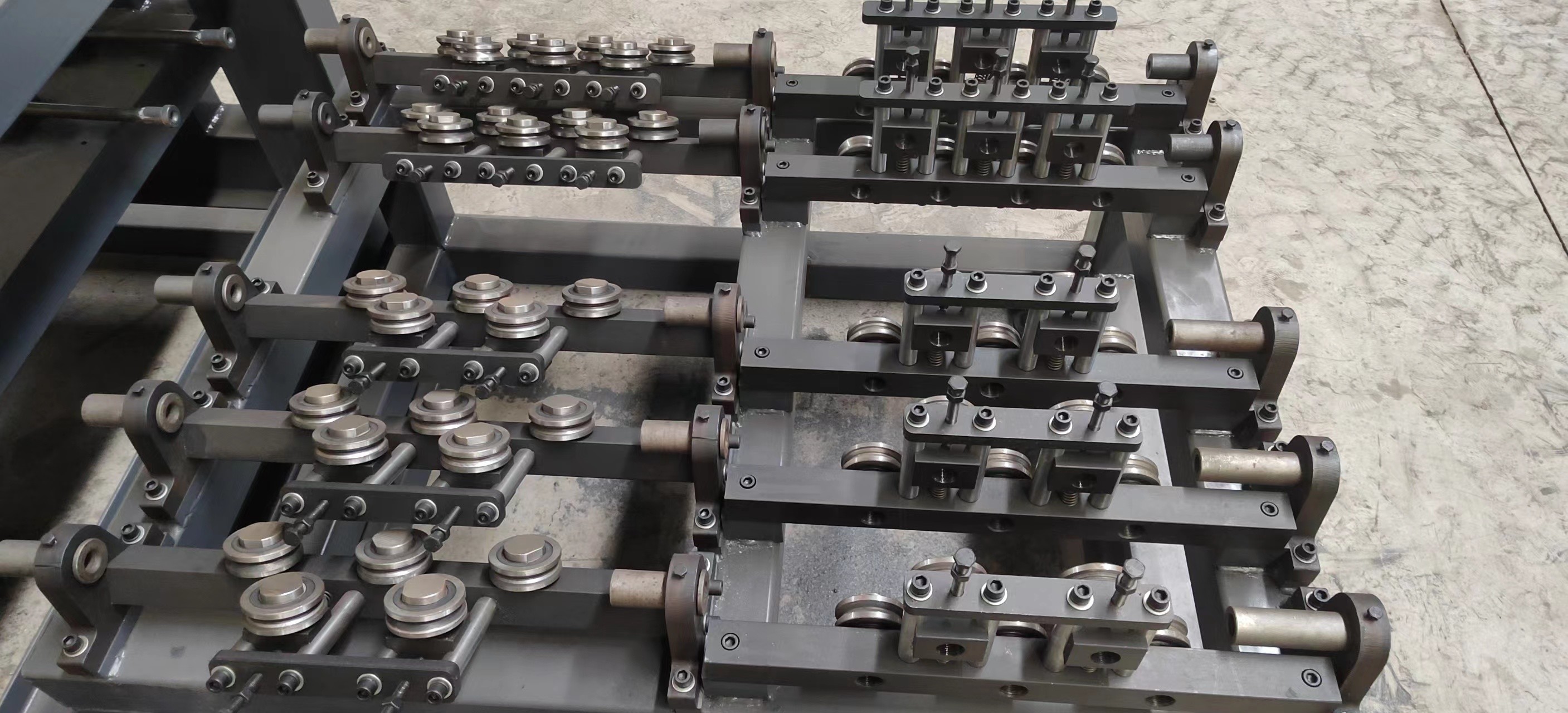

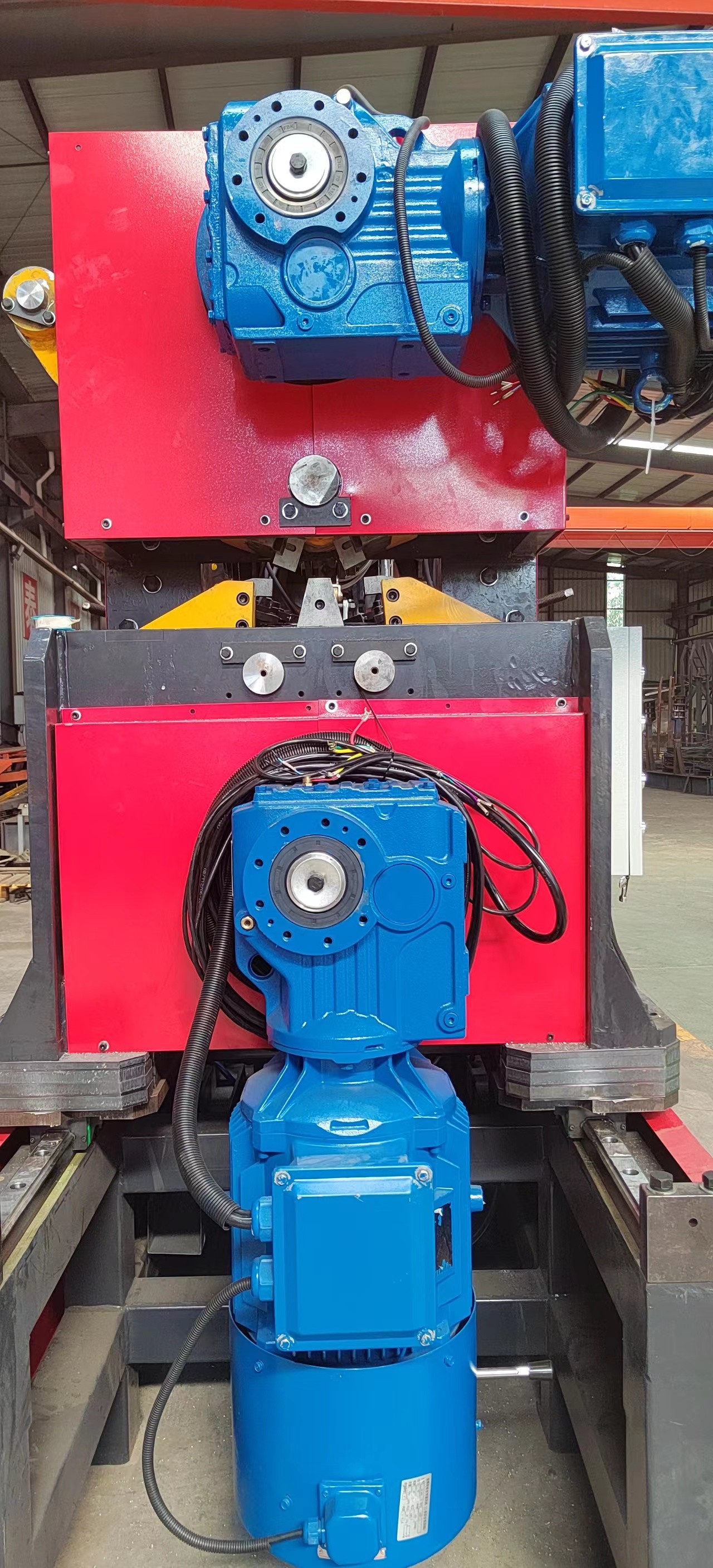

2. Richt- en toevoermechanisme
Het maakt gebruik van richten op meerdere wielen met een goed richteffect, zonder de ribben van de stalen staven te beschadigen.Voor het voeren worden drie vertragingsmotoren gebruikt.
Elk voermechanisme kan onafhankelijk worden bestuurd.
3. Opbergmechanisme voor stalen staven
Het gebruikt een nieuw type open opslagrek voor buffering en opslag, wat handig is voor continue productie en effectief voorkomt dat stalen staven in de war raken.

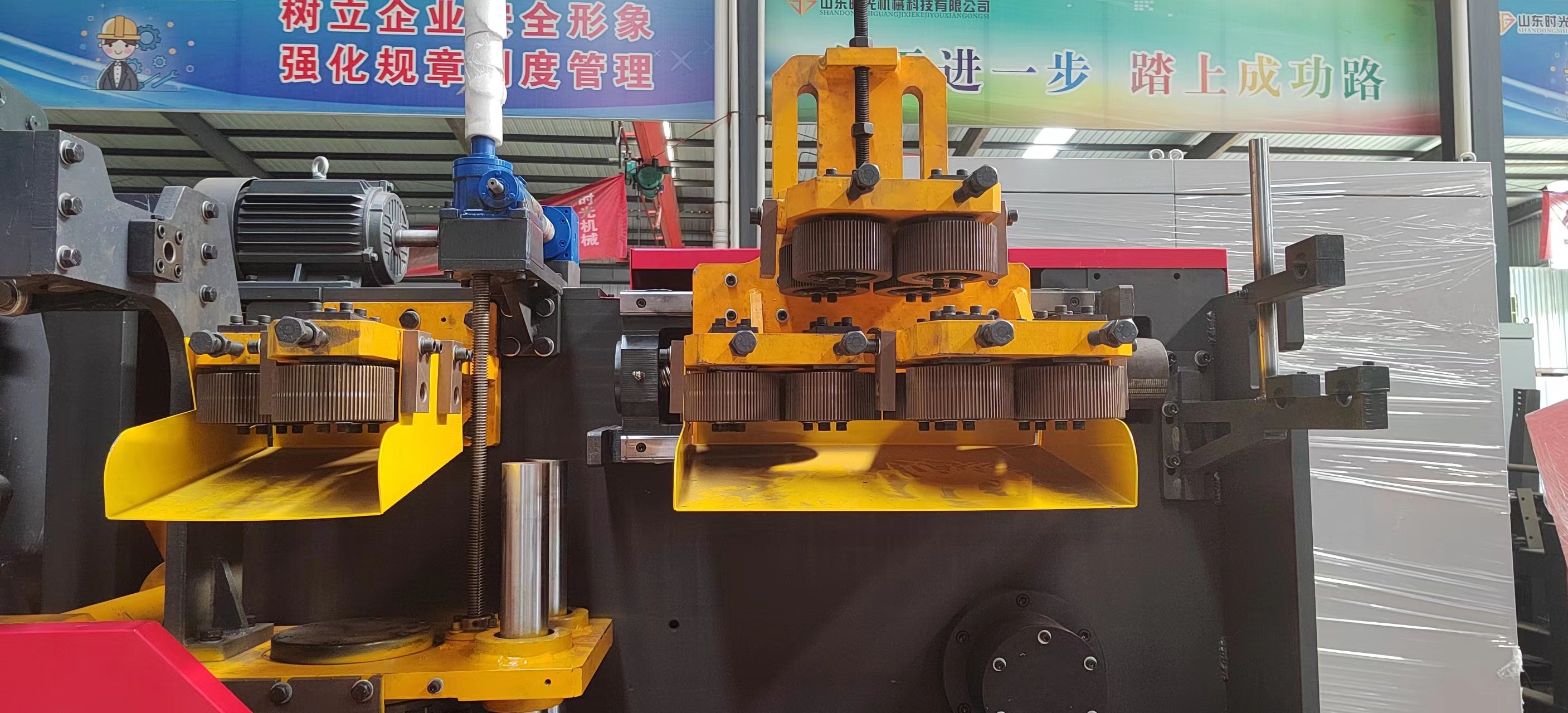

4. Terminalrichtmechanisme
Het secundair rechttrekken van de uiteinden wordt uitgevoerd op de hoofdstaaf en de lijfstaven vóór het lassen en vormen.Het rechttrekken met vijf rollen wordt gebruikt om de rechtheid van de voltooide spant te garanderen.
Dit mechanisme speelt een sleutelrol bij het aanpassen van de rechtheid van de spantproducten.

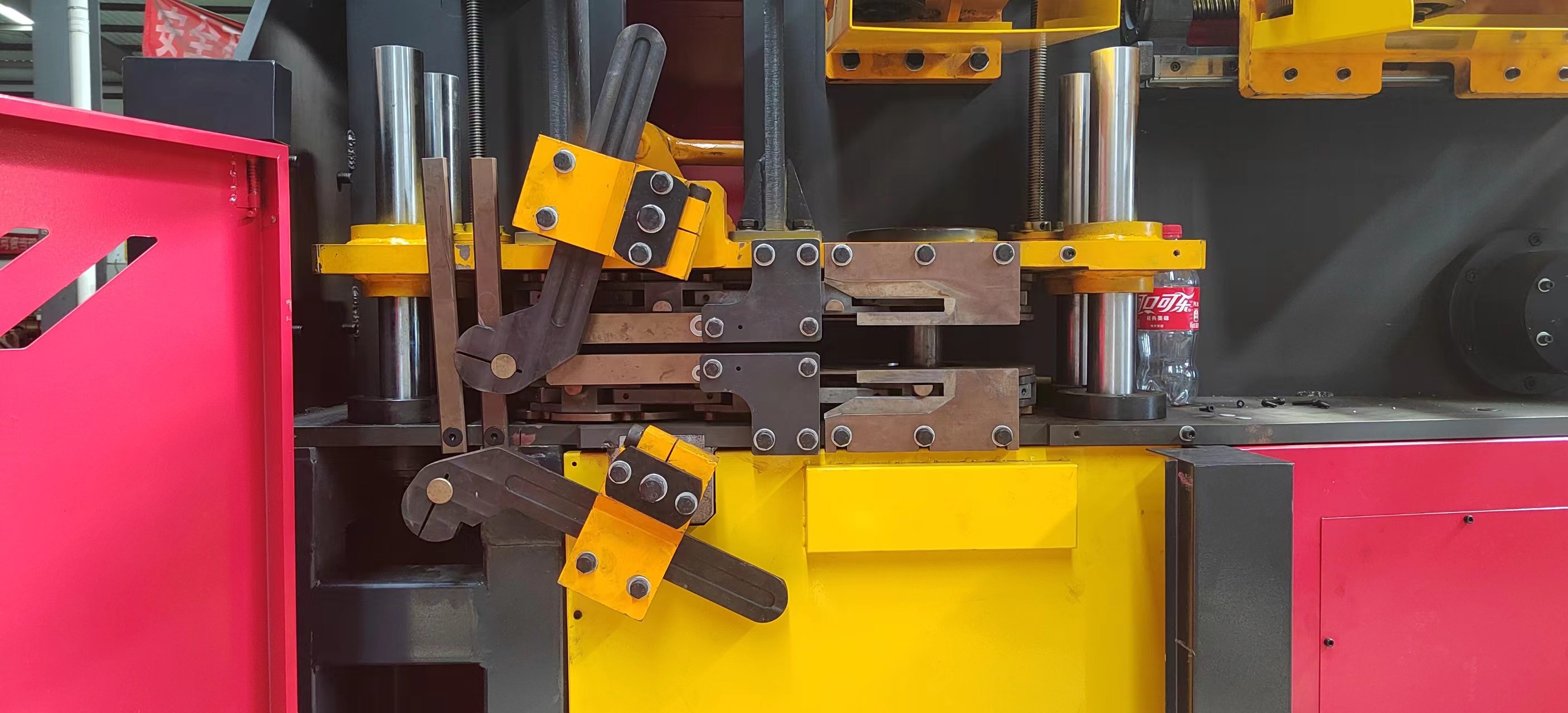

5. Webbar-druk- en invoermechanisme
Voor het buigen van de stalen staven wordt gebruik gemaakt van zwenkarmbuigen, aangedreven door een servomotor, met goede synchronisatie en hoge stabiliteit.Het buigen van stalen staven gebeurt continu (het buigmechanisme werkt in een cirkelvormige en op en neer zwaaiende beweging, zonder vertraging), met een hoge vormsnelheid.De mallen voor het vormen van stalen staven hebben cilindrische oppervlakken om krassen op het oppervlak van de stalen staven te voorkomen.Het invoermechanisme wordt aangedreven door een servomotor, met betere synchronisatie en nauwkeurigheid.Met de coördinatie van het buigmechanisme kan de perfecte combinatie van de twee servomotoren de functie realiseren van het veranderen van de truss-pitch zonder te stoppen, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.

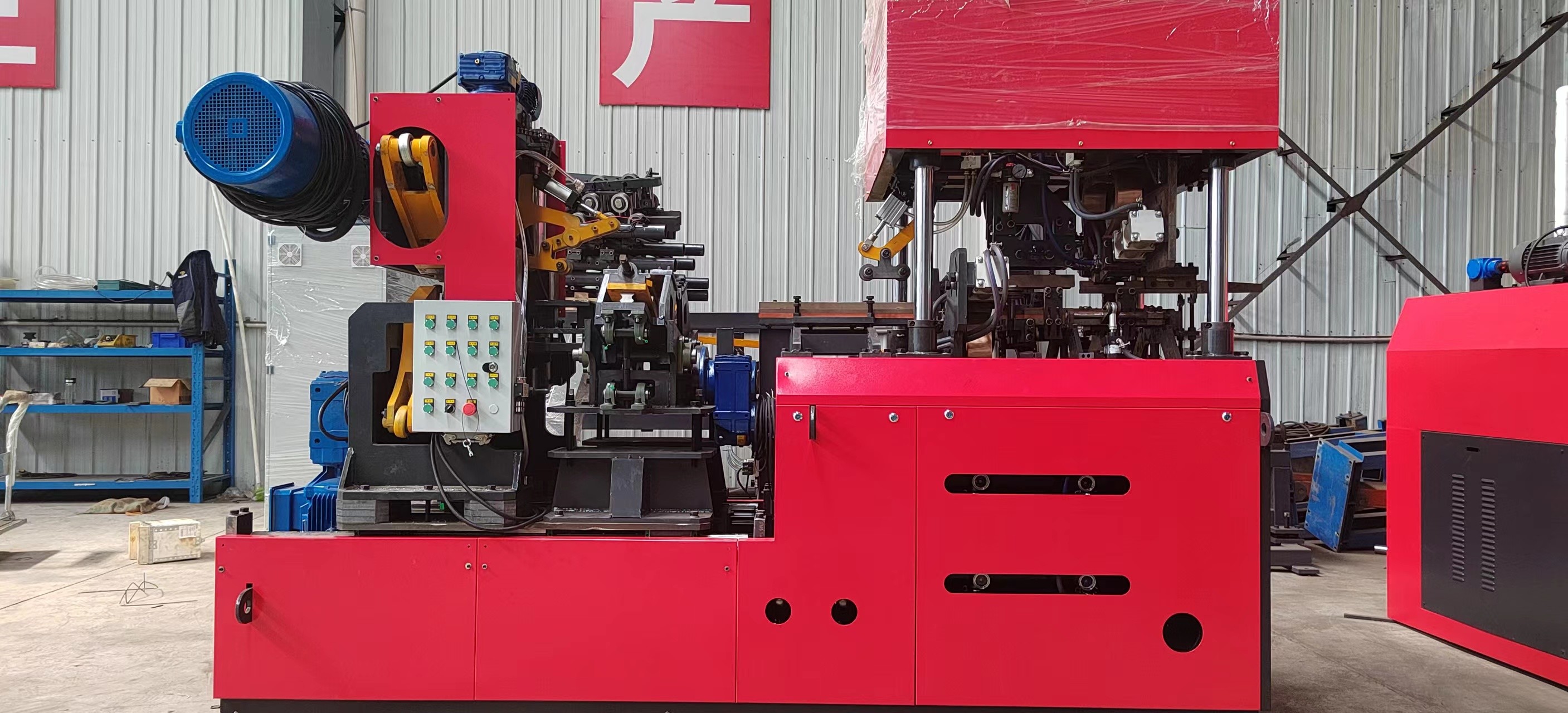

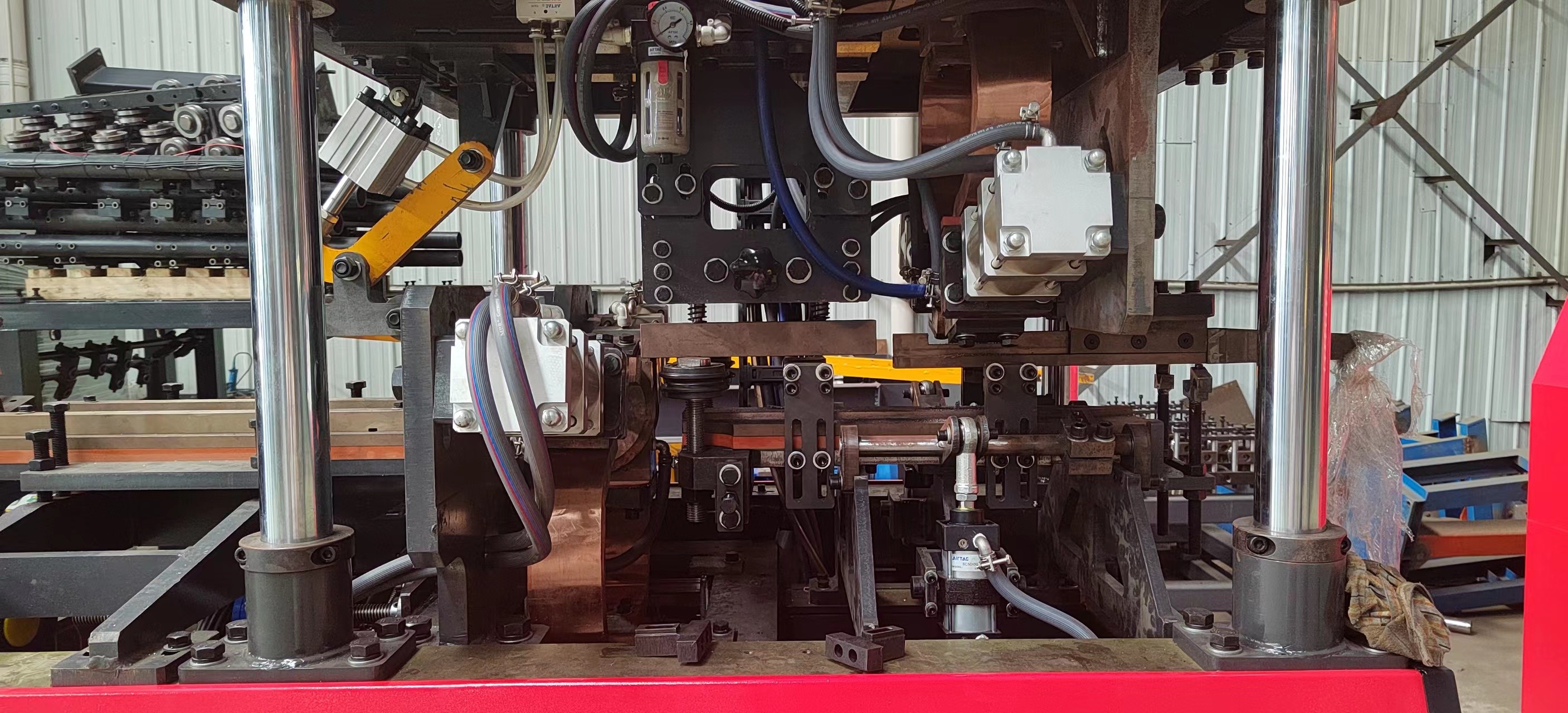

6. Lasonderdeel
Twee puntlasapparaten, één boven en één onder, met in totaal twee transformatoren.Vier onderste aandrukrollen met goede synchronisatie.
De lascilinders hebben een kleine slag, grote kracht, hoge lassnelheid en hoge kwaliteit.
De lascilinders zijn van hoogwaardige merken en zijn luchtgeklemd.
De laselektroden zijn gemaakt van koper uit een chroom-zirkoniumlegering.
Uitgerust met positioneringsmechanisme om de vorm en grootte van het laswerk te garanderen.
De tweepuntsweerstandspuntlasmethode vermindert het installatievermogen met 60% in vergelijking met vergelijkbare machines, en de lasparameters van elk laspunt kunnen onafhankelijk worden ingesteld.
De vierwegelektrodekop kan vier keer worden hergebruikt, waardoor de kosten drie keer worden verlaagd.

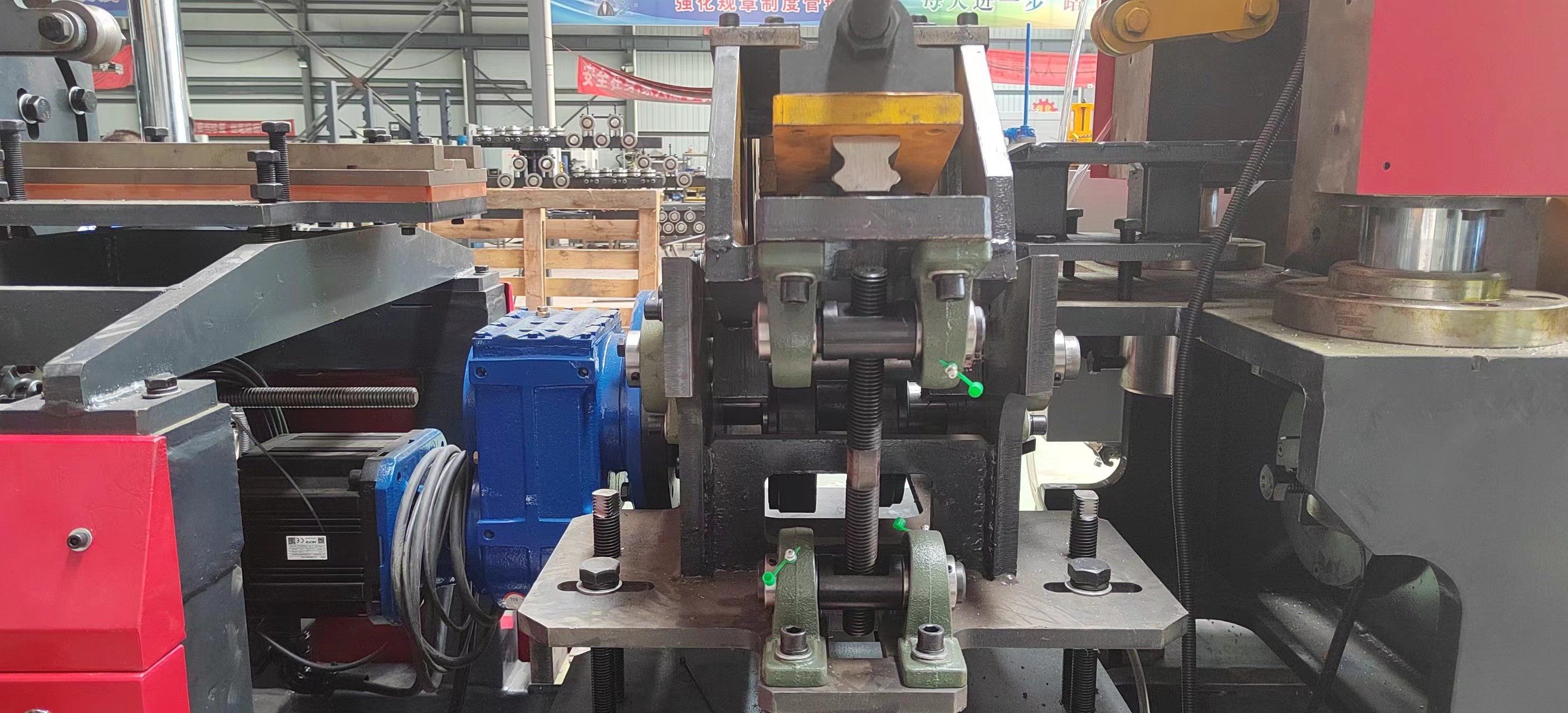

7. Snijmechanisme
De snijmodus van het "schaartype" wordt gebruikt om het probleem van open las, veroorzaakt door het snijproces, effectief op te lossen en vervorming en vervorming van de spant tijdens het snijden te voorkomen.
Hoge snijsnelheid, u hoeft niet te stoppen met lassen.
Voor het snijden met hoge sterkte aan de lasverbindingen van de hoofd- en zijversterking wordt het nieuwste ontwikkelde, zeer sterke en taaie vormstaal uit China gebruikt.
8. Automatisch verzamel- en stapelmechanisme
Het automatische verzamelmechanisme maakt een continue productie mogelijk zonder de noodzaak om te stoppen, waardoor de efficiëntie wordt verbeterd.
Het kan spanten van verschillende afmetingen verzamelen, lang en kort.
Het automatisch ophalen, stapelen en verzenden van spanten gebeurt volledig geautomatiseerd.
Het geautomatiseerde verzamel- en stapelapparaat vermindert het aantal operators met 2.
9. Elektrisch besturingssysteem
Het neemt het controlesysteem van Hechuan over met hoge stabiliteit.
10. Besturingssysteem
Voor bedieningsknoppen en andere componenten worden hoogwaardige producten gebruikt.
De apparatuur is eenvoudig te bedienen en aan te passen.
Handelingen zoals snelheid, lasparameters, enz. zijn handig.
1.5 Apparatuurconfiguratie en componentmerken
| Naam | Merk |
Uitleg Opmerkingen |
| Bedieningsscherm | Kunlun Tongtai | Het is een intelligent IoT-aanraakscherm met ARM CPU als kern en een hoofdfrequentie van 800 MHz.Het productontwerp maakt gebruik van een 10-inch TFT LCD-scherm, resolutie 1024 * 600, vierdraads resistief touchscreen en ook vooraf geïnstalleerd met McsgPro-configuratiesoftware. |
| PLC | Hechuan | Hoge prestaties, compacte structuur, krachtige functies en hoge stabiliteit. |
| Servomotor | Hechuan | Hoge prestaties, hoge betrouwbaarheid en hoge kwaliteit. |
| Laagspanningscontrole | CHNT | Chinees bekend merk, stabiele kwaliteit, hoge betrouwbaarheid. |
| Van stroomvoorziening veranderen | Taiwan Mingwei | Bekend merk uit Taiwan met meer dan 30 jaar onderzoeks- en productie-ervaring. |
| Lastransformator | Chengtai | Gebruik van Japanse lastechnologie. |
| Luchtcomponenten | Yadeke |
Bekend merk uit Taiwan, goede kwaliteit, hoge betrouwbaarheid, hoog draagvermogen.
|
| Magneetventiel | Yadeke | |
| Lascilinder | Shuangbeili aangepaste cilinder | Hoge snelheid, voldoende kracht en hoge stabiliteit. |
| Lassencontroller | Sjanghai Guolong | Stabiele productprestaties en betrouwbare kwaliteit. |
| Reductiemiddel | Zhejiang Tianhong | Stabiele en betrouwbare prestaties. |
| Lineaire geleiderail | Taiwan Shangyin | Hoog draagvermogen, hoge precisie, hoge snelheid en hoge nauwkeurigheid. |
| Handelswijze | Nsk | Geïmporteerde kwaliteit, stabiele kwaliteit en hoge betrouwbaarheid. |
| Elektrische draad, kabel | Guangdong Yingke | Uitstekend materiaal, sterke isolatie, lage excentriciteit. |
·
10
Koelwatermachinelengte * breedte * hoogte = 1310 * 630 * 1230 mm.
De technische specificaties van de luchtgekoelde koelunit van het boxtype zijn als volgt:
|
Model
Artikelen |
RX-05A |
Configuratie
|
|
| Stroomvoorziening | 380V/3PH/50HZ | ||
| Koelcapaciteit | Kcal/u | 12900 | |
| kW | 15 | ||
| Totaal ingangsvermogen | kW | 4.48 | |
| Koelmiddel | Naam | R22 | Geïmporteerde hoogwaardige koelvloeistof. |
| Controle methode | Capillaire buis | ||
3.Lucht Compressor
BK22-8ZG Luchtgekoelde schroefmachine Technische parameters
| Schroef groep | 5:6 spiraalvormige rotor |
| Compressiemodus | Continu, eentraps |
| Persluchtuitlaatdruk | P₂=0,8 MPa |
| Koelmodus | Luchtgekoeld |
| Persluchtuitlaattemperatuur | Ongeveer 10℃~15℃ hoger dan de omgevingstemperatuur |
| Hoeveelheid smeerolie | Ongeveer 8,6 liter |
| Motorsnelheid | N=2930r/min |
| Nominaal vermogen | 22 kW |
| Verplaatsing | V=3,45m³/min |
| Werkgewicht | Ongeveer 390 kg |
| Maximale luchttemperatuur | 45℃ |
| Minimale luchttemperatuur | 0℃ |
| Olie verbruik | Ontladingsoliegehalte minder dan 3PPM |
| Lawaai | 74dB(A) |
| Externe afmetingen lengte × breed × hoogte (mm) | 1200×800×1120 |
